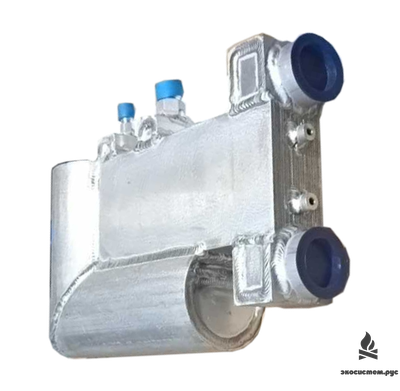

:format(webp):no_upscale():watermark(s.siteapi.org/4d736db8bca5713.ru/watermark/7z96l5o71g08wk40ccw0gowc884kcc,-1,-1,0,15,none)/s.siteapi.org/4d736db8bca5713.ru/img/pnx4hwznpr4gk8wcs8o0wcs0o8s048 "Алюминиевые осушители сжатого воздуха купить в Екатеринбурге")

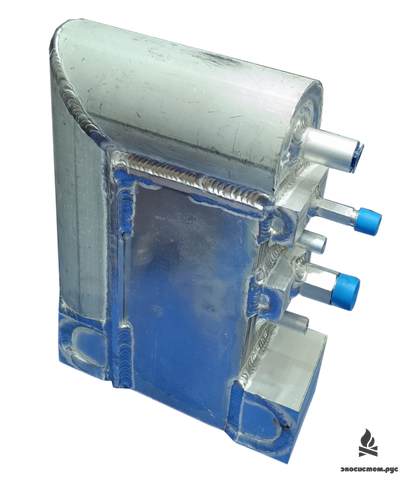

:format(webp):no_upscale():watermark(s.siteapi.org/4d736db8bca5713.ru/watermark/7z96l5o71g08wk40ccw0gowc884kcc,-1,-1,0,15,none)/s.siteapi.org/4d736db8bca5713.ru/img/e2htkpt385c08g0goscowg0gwwgows "Алюминиевые осушители сжатого воздуха")
Cрок поставки
: 6 ноября
85 000 ₽
Холодопроизводительность: 3,7-18 кВт
Температура сжатого воздуха на входе/выходе: 38°C / 25°C
Рабочее давление (ref/air) : 2.5/1.4 Mpa
Испытательное давление (ref//air): 3.3/1.9 Mpa
Диапазон рабочих температур: -50~200 °C
Точка росы 8°С
Потеря давления на сжатом воздухе; 20 kPa
Материал: Алюминий
Технические параметры алюминиевых осушителей воздуха ТТ D AL
| Модель | Холодопроиз-водительность, кВт | Т сжатого воздуха на входе, C | Точка росы, C | Т сжатого воздуха на выходе, C | Сопроти-вление в осушителе, кПа | Рабочее давление (рабочая среда), MPa | Рабочее давление (воздух), MPa | Испыта-тельное давление (рабочая среда), MPa | Испыта-тельное давление (воздух), MPa |
|---|---|---|---|---|---|---|---|---|---|
| ТТ-D-AL-6,5 | 3,7 | 38 | 8 | 25 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-8,5 | 4 | 38 | 8 | 25 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-10,5 | 5,3 | 38 | 8 | 25 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-13 | 5,8 | 38 | 8 | 25 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-15 | 6,6 | 38 | 8 | 25 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-23 | 12 | 38 | 8 | 30 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-27 | 13 | 38 | 8 | 30 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-33 | 16 | 38 | 8 | 30 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |
| ТТ-D-AL-42 | 18 | 38 | 8 | 30 | 20 | 2,5 | 1,4 | 3,3 | 1,9 |

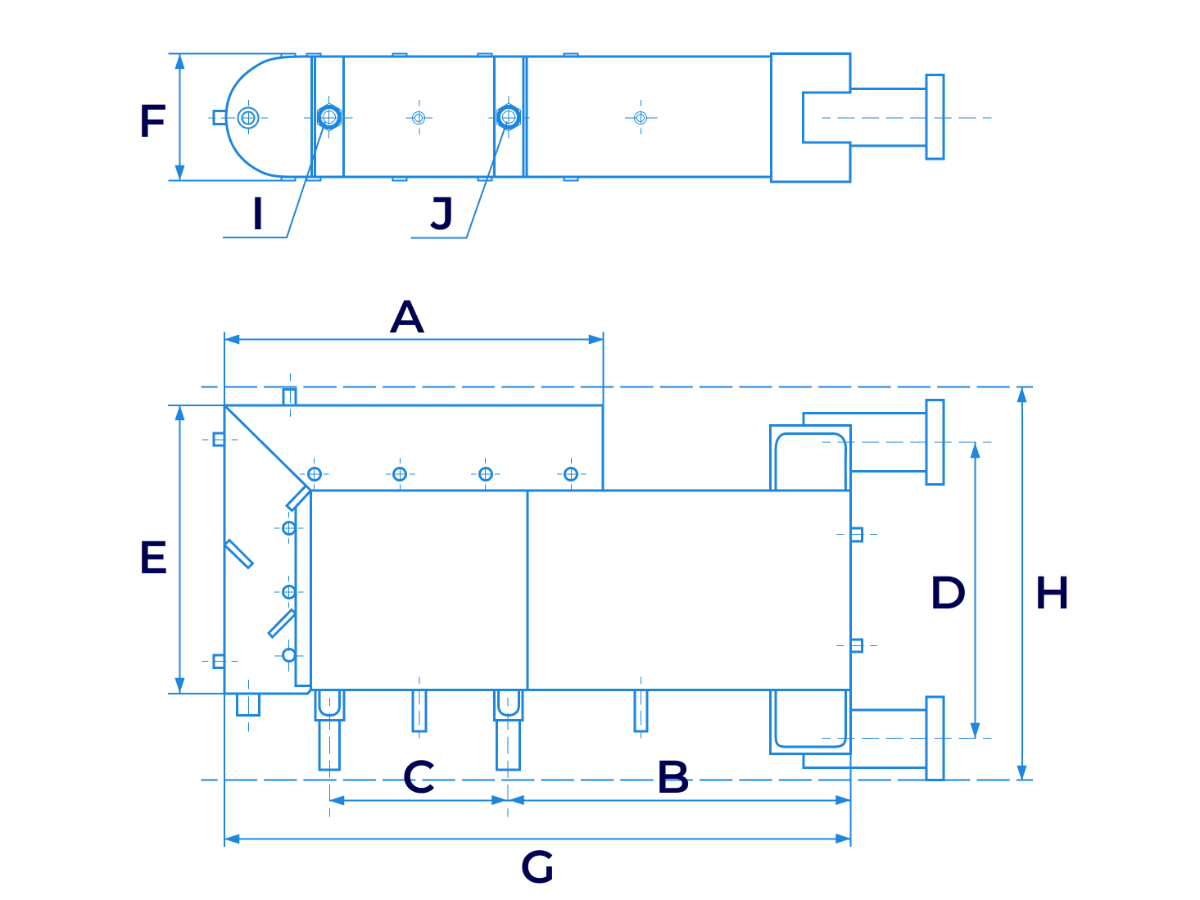

Таблица подбора
| Расход, Nm3/min | Модель | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,5 | ТТ-D-AL-6,5 | 314 | 215 | 100 | 220 | 256 | 122 | 461 | 346 | 3/4" | 1 1/4" | G2 |
| 8,5 | ТТ-D-AL-8,5 | 345 | 235 | 100 | 220 | 280 | 145 | 505 | 380 | 3/4" | 1 1/4" | G2 |
| 10,5 | ТТ-D-AL-10,5 | 369 | 225 | 100 | 260 | 298 | 150 | 488 | 390 | 3/4" | 1 1/4" | G2 |
| 13 | ТТ-D-AL-13 | 352 | 295 | 100 | 260 | 277 | 150 | 542 | 372 | 3/4" | 1 1/4" | G2 |
| 15 | ТТ-D-AL-15 | 350 | 410 | 120 | 320 | 277 | 145 | 592 | 372 | 3/4" | 1 1/4" | DN50 |
| 23 | ТТ-D-AL-23 | 457 | 337 | 185 | 460 | 420 | 217 | 780 | 645 | 3/4" | 1 1/4" | DN65 |
| 27 | ТТ-D-AL-27 | 530 | 478,5 | 243 | 466 | 426 | 245 | 1000 | 666 | 1 1/4" | 1 1/2" | DN80 |
| 33 | ТТ-D-AL-33 | 574 | 478,5 | 243 | 466 | 454 | 275 | 1024 | 666 | 1 1/4" | 1 1/2" | DN80 |
| 42 | ТТ-D-AL-42 | 572 | 478,5 | 243 | 460 | 476 | 305 | 1070 | 695 | 1 1/4" | 1 1/2" | DN100 |
