Паяный теплообменник осушитель воздуха ТТ-DB27

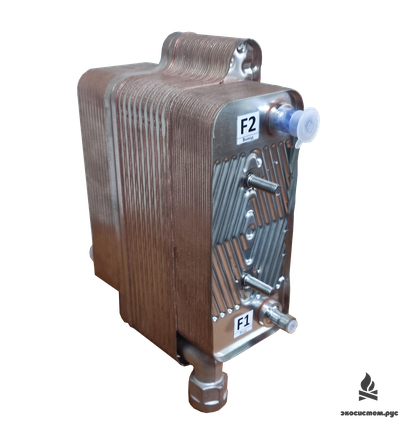

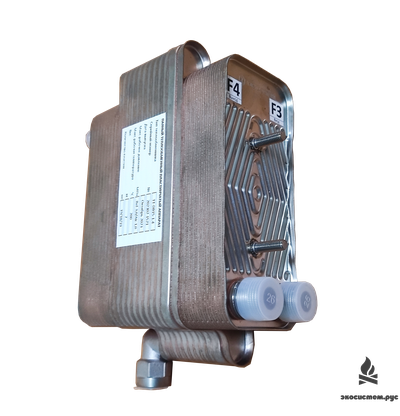

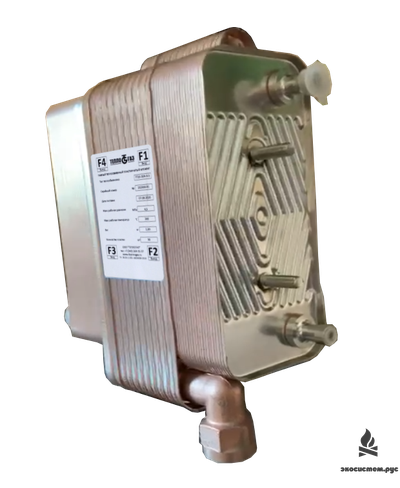

Осушитель воздуха ТТ-DB27

Осушители ТТ это инновационная разработка в области осушения воздуха. Объединяя в себе первичный охладитель, испаритель и сепаратор, теплообменник этой серии при малом размере обеспечивает высокую эффективность передачи тепла. Сепаратор может идеально удалять влагу из сжатого воздуха, что позволяет отказаться от фильтра для очистки воздуха.

1. Количество пластин сепаратораопределяется его рабочей мощностью / расходом сжатого воздуха.

2. Осушитель ТТ объединяет в себе три функции в рамках одной конструкции, что позволяет минимизировать стоимость оборудования для осушения воздуха.

3. Испаритель имеет ассиметричный дизайн пластин, что позволяет улучшить коэффициент теплопередачи и уменьшить сопротивление на сжатом воздухе.

4.Специальная усиленная конструкция позволяет выдерживать высокие температурные перепады и гарантировать длительный срок эксплуатации.

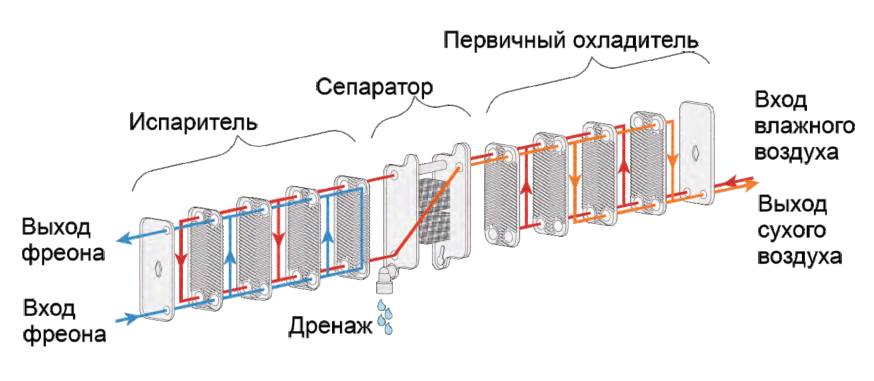

Принцип работы осушителя

паяные теплообменники ТТ

Технические характеристики теплообменников ТТ-DB27

Точка росы 6°С

Потеря давления на сжатом воздухе; 50-80 kPa

Снижение температуры на сжатом воздухе: 8-12 К

Эффективность осушения: 5 μ m = 92% ,10 μ m = 98%

паяные теплообменники ТТ

Расход Nm/min	Модель	Количество пластин A(n1)/C(n1)	Количество пластин B(n3)	Объем фреона, L
2.1	TT-DB27-2.1	15/15	16	0.37
2.6	TT-DB27-2.6	17/17	18	0.42
2.8	TT-DB27-2.8	19/19	20	0.48
3.8	TT-DB27-3.8	27/27	28	0.69
4.2	TT-DB27-4.2	31/31	30	0.8
4.7	TT-DB27-4.7	35/35	34	0.9
5.0	TT-DB27-5.0	39/39	36	1.01
5.8	TT-DB27-5.8	45/45	42	1.17
6.5	TT-DB27-6.5	53/53	48	1.38

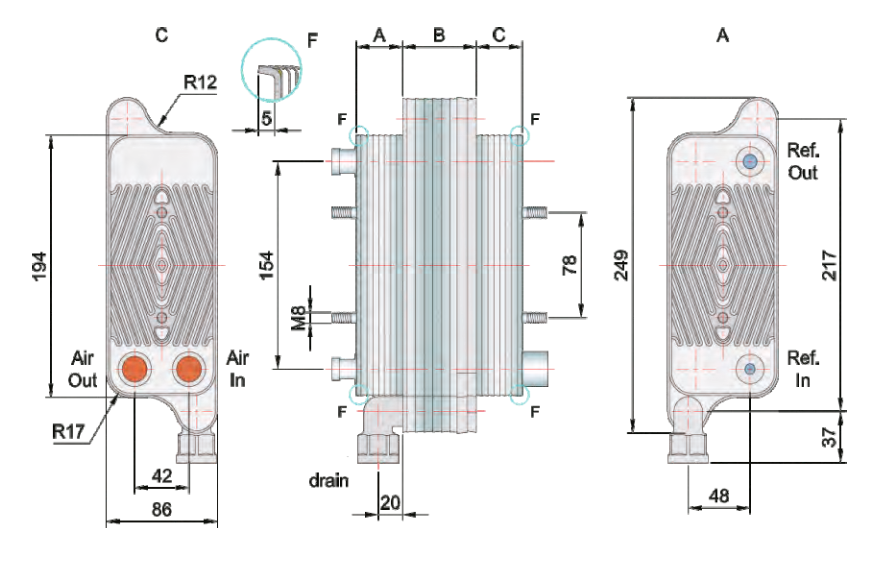

*n - количество пластин

1. Nm3/min = 60Nm3/h = 35.3 scfm

2. А = 0.5+2.2*n1 - испаритель

3. В = 19+3.8*n3 - сепаратор

4. С = 2+2.2*n2 - первичный охладитель (экономайзер)

5. A+B+C=20.5+2.2*n1+3.8*n3+2.2*n2 - толщина осушителя

6 Масса = 2.65+0,09*n1+0.09*n3+0.07*n2.
