Разборный пластинчатый теплообменник ТеплоХит ТИ12

Пластинчатые теплообменники Теплохит ТИ12

n - количество пластин

Складская позиция: фланцевое исполнение Ду50 Ру16 (F1, F2, F3, F4- фланец на трубе прямой), штуцер прямой AISI304 2".

Заказная позиция: фланцевое  исполнение  Ду50 Ру16 (F1, F4- фланец на трубе прямой, F3, F2- фланец на трубе 90º)

Разборные пластинчатые теплообменники (ППТО) от компании «Теплохит» – это популярное оборудование для эффективного теплообмена в различных отраслях промышленности, ЖКХ, энергетике и других сферах.

1. Конструкция и принцип работы

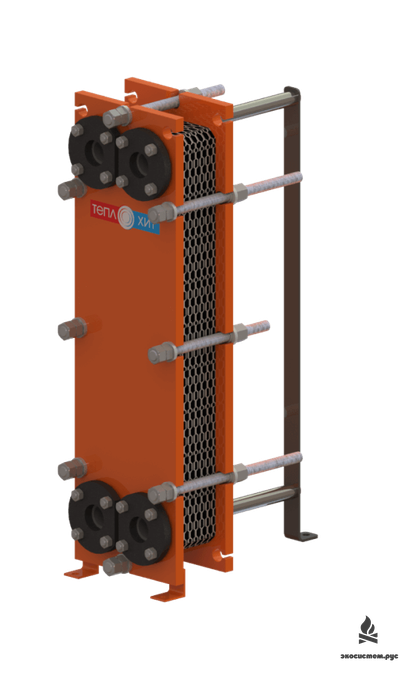

ППТО состоят из следующих основных элементов:

• Пластины – гофрированные металлические элементы (обычно из нержавеющей стали, титана или других сплавов), формирующие каналы для теплоносителей.

• Прокладки – обеспечивают герметичность между пластинами (материал зависит от температуры и агрессивности сред).

• Рама – включает неподвижную плиту, прижимную плиту, верхнюю и нижнюю направляющие.

• Стяжные болты – сжимают пакет пластин.

Принцип работы:
Две среды (горячая и холодная) движутся по чередующимся каналам, не смешиваясь. Тепло передается через тонкие стенки пластин.

2. Преимущества ППТО «Теплохит»

? Высокая эффективность – КПД до 90% благодаря турбулентному течению.
? Компактность – занимают меньше места, чем кожухотрубные теплообменники.
? Ремонтопригодность – можно разбирать, чистить, заменять пластины и прокладки.
? Гибкость – возможность увеличения мощности за счет добавления пластин.
? Широкий диапазон рабочих параметров:

• Температура: до 180°C (в зависимости от прокладок).

• Давление: до 25 бар.

• Материалы: нержавеющая сталь AISI 316, титан, никелевые сплавы.

3. Области применения

• Отопление и ГВС – подключение к котлам, тепловым сетям.

• Промышленность – пищевая, химическая, нефтегазовая отрасли.

• Вентиляция и кондиционирование – рекуперация тепла.

• Энергетика – теплообмен в системах охлаждения.

4. Модельный ряд «Теплохит»

Компания предлагает различные серии теплообменников:

• Standard – базовые модели для воды и низкоагрессивных сред.

• Advanced – усиленные конструкции для высоких давлений и температур.

• Custom – индивидуальные решения под специфические задачи.

	ТИ025 ДУ 25, 32, 40	ТИ12 ДУ 32, 40, 50	ТИ16,5 ДУ 50, 65, 80	ТИ52 ДУ 150	ТИ95 ДУ 200,250
	ТИ077 ДУ 25, 32, 40	ТИ13 ДУ 50, 65	ТИ28 ДУ 100, 125	ТИ65 ДУ 100, 125	ТИ116 ДУ 200,250
	ТИ09 ДУ 32, 40, 50	ТИ18 ДУ 50, 65	ТИ45 ДУ 100, 125	ТИ82 ДУ 150

5.Особенности обслуживания

• Регулярная промывка от загрязнений (механическая или химическая).

• Контроль состояния прокладок и подтяжка болтов.

• Возможность модернизации путем добавления пластин.

6. Сравнение с другими типами теплообменников

Вывод

Пластинчатые разборные теплообменники «Теплохит» – это надежное и экономичное решение для многих задач теплообмена. Они сочетают в себе высокую эффективность, удобство обслуживания и долговечность.

Если вам нужен подбор модели или расчет теплообменника, лучше обратиться к специалистам компании с параметрами вашей системы (расход, температуры, давления, среды).
