Пластинчатый теплообменник ТТ3-3

Пластинчатые теплообменники Серии TТ3-3

Присоединения Фланец Ду50

Разборные пластинчатые теплообменники ТТ

Технические характеристики

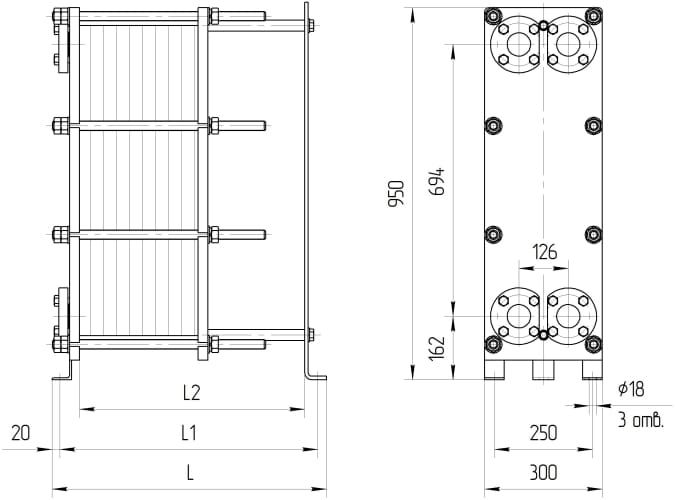

Тип	Площадь пластины, м2	Ду, мм	Рабочее давление, Бар	Max кол-во пластин	Max масса, кг	A Высота, мм	B Ширина, мм	C Межцентровое расстояние по вертикали, мм	D Межцентровое расстояние по горизонтали, мм
ТТ2-1	0,04	32	16	90	70	570	210	381	70
ТТ2-2	0,08	32	16	90	110	845	210	656	70
ТТ3-1	0,07	50	10-16	235	250	654	306	394	126
ТТ3-3	0,15	50	10-16	235	400	954	306	694	126
ТТ3-5	0,21	50	10-16	235	430	1154	306	894	126
ТТ4-0	0,18	65	10-16	155	405	640	395	380	192
ТТ4-1	0,22	65	10-16	250	540	960	395	700	192
ТТ5-1	0,24	100	10-16	300	800	1123	460	719	225
ТТ5-6	0,51	100	10-16	230	1100	1772	460	1365	225
ТТ6-1	0,45	150	10-16	480	1800	1546	608	890	296
ТТ6-4	0,68	150	10-16	485	2500	1948	608	1292	296
ТТ6-7	0,9	150	10-16	470	3050	2348	608	1694	296
ТТ7-2	0,68	200	10-16	600	4500	1797	770	1091	395
ТТ7-5	1	200	10-16	650	5200	2198	770	1489	395
ТТ7-7	0,46	200	10-16	650	3700	1497	770	791	395
ТТ8-0	1,13	250	10-16	550	6500	2319	875	1527	448
ТТ9-0	0,84	300	10-16	800	7300	1906	970	1080	480
ТТ9-1	1,26	300	10-16	800	9500	2417	970	1490	480
ТТ9-3	1,96	300	10-16	800	14000	3043	970	2120	480

Основные преимущества разборного пластинчатого теплообменника ТТ3-3

Разборные пластинчатые теплообменники широко применяются в ГВС, отоплении, промышленности благодаря своей гибкости и ремонтопригодности. Вот их ключевые преимущества:

1. Легкость обслуживания и очистки

✅ Можно разбирать – пластины и прокладки доступны для механической или химической промывки.
✅ Удаление отложений – при загрязнении (накипь, шлам, биологические отложения) теплообменник можно очистить без замены.

2. Гибкость и масштабируемость

✅ Изменение мощности – можно добавлять или убирать пластины, регулируя тепловую производительность.
✅ Адаптация под новые условия – если изменились параметры системы (расход, температура), можно перенастроить ПТО без замены целиком.

3. Ремонтопригодность

✅ Замена повреждённых элементов – если одна пластина или прокладка вышла из строя, её можно заменить, а не менять весь аппарат.
✅ Долгий срок службы – при правильном обслуживании может работать десятилетиями.

4. Высокая эффективность

✅ Турбулентный поток – гофрированные пластины создают завихрения, улучшая теплопередачу (КПД до 90-95%).
✅ Малая инерционность – быстро реагирует на изменение нагрузки.

5. Универсальность применения

✅ Подходит для:

ГВС (подогрев воды от котла или теплосети),
отопления (разделение контуров, подключение к центральным сетям),
промышленных процессов (охлаждение, нагрев жидкостей).

6. Экономия места

✅ При той же мощности занимает меньше места, чем кожухотрубные теплообменники.

7. Доступность запчастей

✅ Прокладки, пластины и другие комплектующие обычно есть в продаже.
