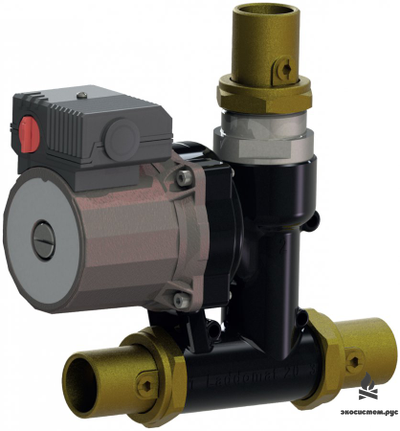

Термосмесительный узел Laddomat 20

УЗЕЛ ПОДМЕСА ДЛЯ ОБЕСПЕЧЕНИЯ ЗАРЯДКИ ОТ ДРОВЯНОГО КОТЛА К АККУМУЛЯТОРНОМУ БАКУ С ТЕПЛООБМЕННИКОМ ДЛЯ ГВС.

Laddomat 20 это устройство,которое обеспечивает простое и надежное подключение аккумуляторного бака к системе отопления и его зарядку.
По сравнению с другими аналогичными устройствами Laddomat 20,благодаря эффективному контролю горячей воды,имеет более высокую температуру открывания при высокой мощности котла.
• Laddomat 20 позволяет котлу быстро достичь правильной рабочей температуры и затем заряжает аккумуляторный бак потоком низкой скорости и постоянно высокой температуры. Благодаря этому разделение слоев горячей и холодной воды (расслоение)* в баке будет оптимальное.
• Laddomat 20 обеспечивает поддержание более высокой температуры воды в нижней части котла, что препятствует образованию коррозии и способствует увеличению срока службы котла.
• Во время заключительной фазы растопки Laddomat 20 обеспечивает полную зарядку аккумуляторного бака благодаря термическому вентилю,который полностью закрывает байпас-перемычку.
• При помощи встроенной функции естественной циркуляции Laddomat 20, после окончания горения переносит остаточное тепло из верхней части котла и догорающих углей в аккумуляторный бак.

При отключении электроэнергии Laddomat 20 начинает автоматически заряжать аккумуляторный бак при помощи процесса естественной циркуляции.
Тот же принцип действует при отключении насоса,что обеспечивает высокую надежность работы

• Laddomat 20 имеет простую конструкцию и подходит для котлов с макс мощностью до 60 кВатт.
• Монтаж Laddomat 21-40 удобен и прост благодаря простой конструкции и легкодоступным деталям.
• Laddomat 20 сконструирован для обеспечения долгого срока службы и безпроблемной эксплуатации.
• Вентиль не содержит деталей и частей,которые могут вызвать коррозию или утечку,а также имеет такую форму,которая позволяет достичь минимального количества колебаний.
• Laddomat 20 имеет очень простую конструкцию по сравнению с так называемыми «аналогичными решениями». Благодаря устройству запорных вентилей,технический сервис Laddomat осуществляется легко и просто, и в случае технического обслуживания не требуется слив воды из всей системы.
• Все клапаны и вентили ситемы имеют высокую проходную способность для обеспечения прохождения максимального потока на конечной стадии растопки и в случае естественной циркуляции.
• Laddomat 20 имеет 3 встроенных термометра для полного обеспечения контроля зарядки аккумуляторного бака.
• Laddomat имеет небольшие габариты.
• Стандартная полипропиленовая изоляция.

* Расслоение = тонкая граница между горячей водой и холодной, более плотной водой. Продается и устанавливается ведущими шведскими производителями и установщиками котельного оборудования.

ПОДСОЕДИНЕНИЕ К АККУМУЛИРУЮЩЕЙ ЕМКОСТИ

Прокладка трубопровода в соответствии со схемой, показанной на рисунке, оптимизирована для уменьшения сбоев в работе, вызванных воздухом в системе.

Труба контура горячего водоснабжения к вентилю байпаса может подсоединяться двумя способами:

1. Примерно на 30 см ниже верхней части бака, если приоритетом является горячее водоснабжение.

2. К трубе подачи теплоносителя в аккумулирующую емкость если приоритетом является теплоснабжение дома.

Соединение направлено вниз во избежание попадания воздуха в радиаторы. Труба, идущая к нижней части бака, не должна прокладываться через потолок. Такое соединение препятствует функции естественной циркуляции.

Laddomat 20 можно легко использовать для установки противоположной стороной. Для этого просто переставьте термометры на Ладдомате на другую сторону.
