Cрок поставки
: 3 декабря
183 000 ₽
| Марка | Eldom Greenline FV20067D2 |
| Бак | Эмалированный |
| Объем бака | 200 |
| Номинальная мощность [kW] | 3 |
| Площадь теплообменника [m2] | 0.75 / 1.63 |
| Теплообменник |
2 |
| Высота x Ширина х Глубина [mm] | 1215 x 670 x 760 |
| Вес [kg] | 98 |
Технические характеристики бойлера ELDOM GREEN LINE FVD2 с двумя увеличенными теплообменниками
| ПАРАМЕТРЫ | ||
| Модель | FV20067D2 | |
| Объемная группа | L | 200 |
| Класс энергоэффективности | B | |
| Номинальное давление | MPa | 0,8 |
| Потери тепла в режиме покоя | W | 489 |
| Вместимость бака | L | 180 |
| Толщина теплоизоляции | mm | 85 |
| Вес брутто | kg | 98 |
| ТЕПЛООБМЕННИК (основное отопление) | ||
| Рабочее давление | MPa | 1 |
| Максимальная температура теплоносителя | °C | 110 |
| Максимальная температура в емкости при обогреве теплообменником | °C | 95 |
| Теплообменник S1 | ||
| Площадь теплообменника | m2 | 0.75 |
| Внутренний объем теплообменника | L | 3.6 |
| NL [2] | 4 |
|
| Постоянная мощность согласно DIN 4708 | kW | 22 |
| Расход согласно DIN 4708 | l/min |
9 |
| Тепловая мощность теплообменника по EN 12897 (15-60°C; 15 l/min; 80°C) | kW | 13 |
| Время нагрева между 15-60°C с нижним теплообменником (15 l/min; 80°C) (EN 12897) | min | 45 |
| Падение давления в теплообменнике (EN 12897) | mbar | 30 |
| Максимальное количество сливаемой воды MIX 40 ° C (15-60 ° C), при выключенном питании S1 | L | 301 |
| Теплообменник S2 | ||
| Площадь теплообменника | m2 | 1.63 |
| Внутренний объем теплообменника | L | 7.9 |
| NL [2] | 7 | |
| Постоянная мощность согласно DIN 4708 | kW | 42 |
| Расход согласно DIN 4708 | l/min | 17 |
| Тепловая мощность теплообменника по EN 12897 (15-60°C; 15 l/min; 80°C) | kW | 27 |
| Время нагрева между 15-60°C с нижним теплообменником (15 l/min; 80°C) (EN 12897) | min | 9 |
| Падение давления в теплообменнике (EN 12897) | mbar | 15 |
| Максимальное количество сливаемой воды MIX 40 ° C (15-60 ° C), при выключенном питании S2 | L | 135 |
| ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ (дополнительное отопление) | ||
| Номинальное напряжение | V | 0/230 |
| Номинальная мощность | kW | 0/3 |
| Время нагрева электронагревателем (до 70 ° C) [3] | min | .../250 |
| Максимальная температура в емкости с электронагревателем | °C | 75 |
| Сoединения | ||
| 1. Термометр | Есть | |
|
2. Теплообменник S2 - вход |
G1 F | |
| 3. Теплообменник S2 - выход | G1 F | |
| 4. Дополнительная муфта | G1 1/2 F | |
| 5. Теплообменник S1- вход | G1 F | |
| 6. Теплообменник S1- выход | G1 F | |
| 7. Фланец с нагревательным элементом | Есть | |
| 8. Муфта для датчика | G1/2 F | |
| 9. Вход для холодной воды | G3/4 F | |
| 10. Рециркуляция | G3/4 F | |
| 11. Выход для горячей воды | G3/4 F | |
| РАЗМЕРЫ | ||
| A | mm | 190 |
| B | mm | 200 |
| C | mm | 445 |
| D | mm | 670 |
| E | mm | 490 |
| G | mm | 85 |
| H | mm | 1215 |
| I | mm | 200 |
| J | mm | 440 |
| M | mm | 760 |
| P | mm | 950 |

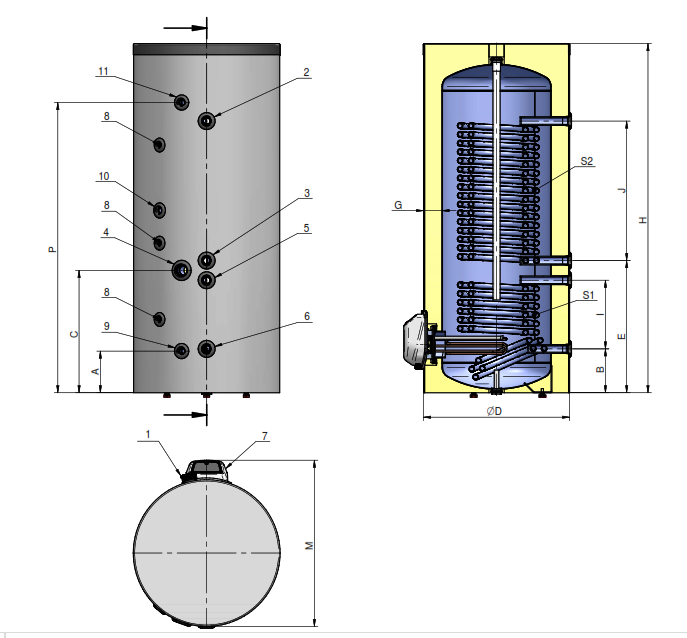

Габаритные и привязочные размеры
1. Все значения параметров в таблице приблизительны.
2. Заявленные значения коэффициента NL определены в соответствии с DIN 4708 при следующих условиях:
- Температура воды, поступающей на вход теплообменника аппарата - 80 ° С.
- Температура холодной воды, поступающей в прибор - 10 ° С.
- Температура нагрева воды в приборе - 60 ° С.
3. Время нагрева с помощью электрического нагревателя соответствует фактической мощности.
Примечание: Преобразование коэффициента производительности при разных температурах воды в резервуаре:
- 65 ° C - 1.0 * NL
- 55 ° C - 0,75 * NL
- 50 ° C - 0,55 * NL
- 45 ° C - 0,3 * NL
