Cрок поставки
: 28 декабря
10 680 ₽
Рабочее давление: 4.5 Mpa
испытательное давление: 6.75 Mpa
Диапазон рабочих температур: -50~225 °C
Макс. расход: 3.5 m3/h
Макс. количество пластин:60
Присоединения :Слева под пайку внутренние размеры: верх 9,8 мм, низ 12,8мм справа - 1/2" (3/4") наружная резьба
Материал пластин: AISI316L
Каналы: H

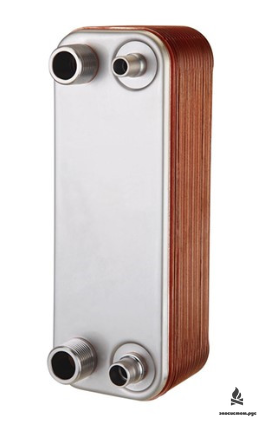

Теплообменник TT14 Серии R. Исполнение под фреон слева
Технические характеристики теплообменников ТТ14R (45 бар)
| Размер А, мм | 10 +2.2n |
| Вес, кг | 0.7 +0,05n |
| Объем канала, л | 0.026 |
| Площадь пластины, м2 | 0.014 |
| Площадь теплообменника, м2 | (n-2)*0.014 |
*n - количество пластин

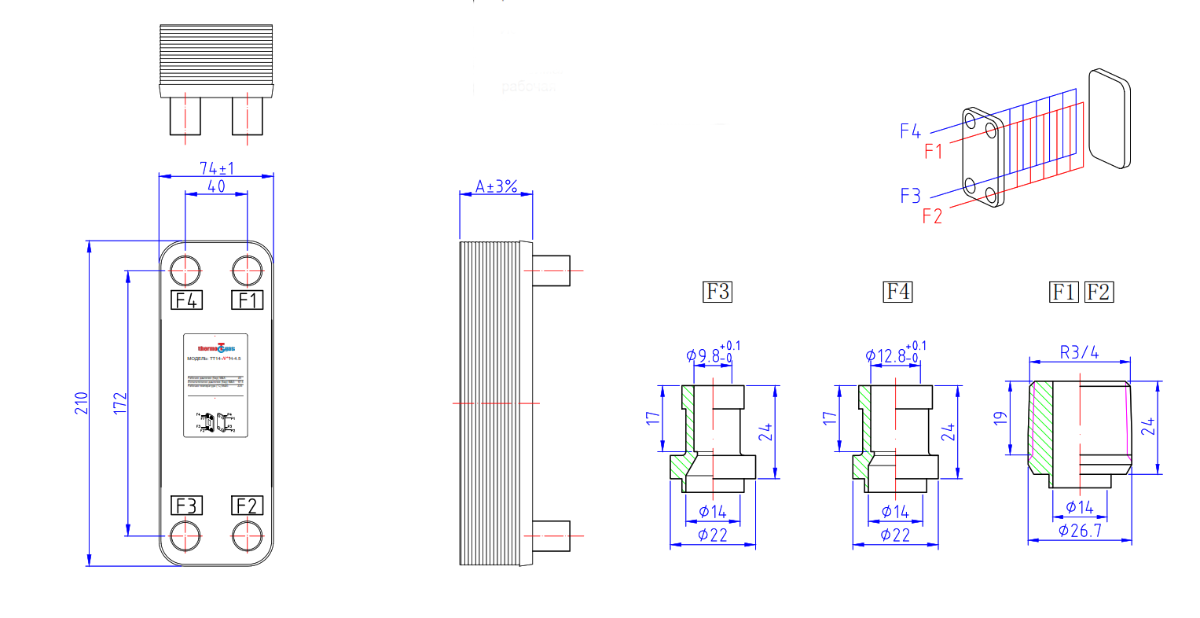

Чертеж ТТ14R-NН-4.5.pdf
532 кб, 06 августа в 11:07
