Паяные теплообменники

Каталог товаров
Теплообменники
Паяные теплообменники
Пластинчатый теплообменник ТТ14
Паяный теплообменник ТТ14-NH-4.5
7 000 ₽
Параметры
Пластинчатый теплообменник ТТ14Z-NH-4.5
Паяный теплообменник ТТ14Z-NH-4.5
7 570 ₽
Параметры
Пластинчатый теплообменник ТТ14R-NH-4.5
Паяный теплообменник ТТ14R-NH-4.5
10 680 ₽
Параметры
Паяный теплообменник ТТ15
Паяный теплообменник ТТ15-NH-3.0
7 020 ₽
Параметры
новинка
Паяный теплообменник ТТ15
Паяный теплообменник ТТ18-NH-3.0
7 830 ₽
Параметры
хит
Паяный теплообменник ТТ15
Паяный теплообменник ТТ20-NH-3.0
9 460 ₽
Параметры
Паяный теплообменник ТТ20-NH-4.5
Паяный теплообменник ТТ20Z-NH-4.5 Исполнение №3
9 750 ₽
Параметры
Паяный теплообменник ТТ20-NH-4.5 Исп.№4 Фреон
Паяный теплообменник ТТ20R(RZ)-NH-4.5
10 400 ₽
Параметры
новинка
Паяный теплообменник ТТ15
Паяный теплообменник ТТ36-NH-3.0
13 980 ₽
Параметры
новинка
Паяный теплообменник ТТ25 аналог СВ20 ALFA LAVAL
Паяный теплообменник ТТ25-NH-1.6
11 380 ₽
Параметры
Паяный теплообменник ТТ27-NH-3.0
Паяный теплообменник ТТ27(С)-NH-3.0
13 320 ₽
Параметры
Паяный теплообменник ТТ27-NH-4.5
Паяный теплообменник ТТ27R(RZ)-NH-4.5 Исполнение R (RZ)
15 630 ₽
Параметры
новинка
Паяный теплообменник ТТ27s
Паяный теплообменник ТТ27S-NL-3.0 (пар/вода)
14 470 ₽
Параметры
Паяный теплообменник ТТ27Z-NH-3.0 Исполнение №3
Паяный теплообменник ТТ27Z-NH-3.0 Исполнение №3
30 280 ₽
Параметры
Паяный теплообменник ТТ45RC испаритель и конденсатор купить в Екатеринбурге
Паяный теплообменник ТТ45RC-NH-4.5
18 650 ₽
Параметры
Паяный теплообменник ТТ50 купить в Екатеринбурге
Паяный теплообменник ТТ50(C)-NH-3.0
20 800 ₽
Параметры
Паяный теплообменник ТТ50R фреон купить в Екатеринбурге
Паяный теплообменник ТТ50R(C)-NH-4.5
22 230 ₽
Параметры
Паяный теплообменник ТТ50R фреон купить в Екатеринбурге
Паяный теплообменник ТТ50Z-NH-3.0
44 450 ₽
Параметры
Паяный теплообменник на пар ТТ50S купить в Екатеринбурге
Паяный теплообменник ТТ50S-NL-3.0 (пар/вода)
27 770 ₽
Параметры
новинка
Паяный теплообменник ТТ50 купить в Екатеринбурге
Паяный теплообменник ТТ56-NH-3.0
29 600 ₽
Параметры

Сфера применения паяных теплообменников ТТ

  • ГВС и ОВК
  • Теплообменники для фреона
  • Чиллеры и холодильные машины
  • Осушение воздуха
  • Пищевые технологии
  • Промышленные технологии
  • Утилизация тепла дымовых газов
  • Бытовые котлы
  • Системы теплого пола и таяния льда
  • Подогрев воды в бассейнах
  • Охлаждение майнинг-ферм
  • Солнечные коллекторы и тепловые насосы

Габаритные размеры паяных теплообменников ТТ

Паяные теплообменники купить в Екатеринбурге

Модель A (мм) B (мм) C (мм) D (мм) R (мм) E (мм) F (мм) Вес (кг) Площадь (м2)
ТТ 12 192 74 154 40 16 9 +2.3(n-2) 4 0.32 +0,04(n-2) 0.012
ТТ 14 210 74 172 40 16 10 +2.2n 4~6 0.7 +0,05n 0.014
ТТ 15 195 85 154 42 18 9 +2.2(n-2) 4 0.4 +0,06(n-2) 0.015
ТТ 20 315 74 278 40 16 8 +2.2n 6 0.33 +0.05n 0.02
ТТ 27 310 111 250 50 28 8 +2.3n 5 0.7 +0.13n 0.026
ТТ 50 526 111 466 50 28 9 +2.4n 5 1.8 +0.22n 0.05
ТТ 95 617 192 519 92 45 10 +2.6n 6 8 +0.45n 0.09
ТТ 112 615 190 519 92 46 12 +2.17n 6 6 +0,04n 0.11
ТТ 130 529 247 456 174 35 12 +2.36n 6 13 +0,04n 0.13
ТТ 190 695 307 567 179 55 10 +2.7n 6 6.3 +0.9n 0.19
ТТ 450 1200 420 1000 220 100 16 +2.75n 6 33 +1,5n 0.45
ТТ 520 1300 420 1100 220 100 10 +2.8n 6 16 +2.3n 0.5


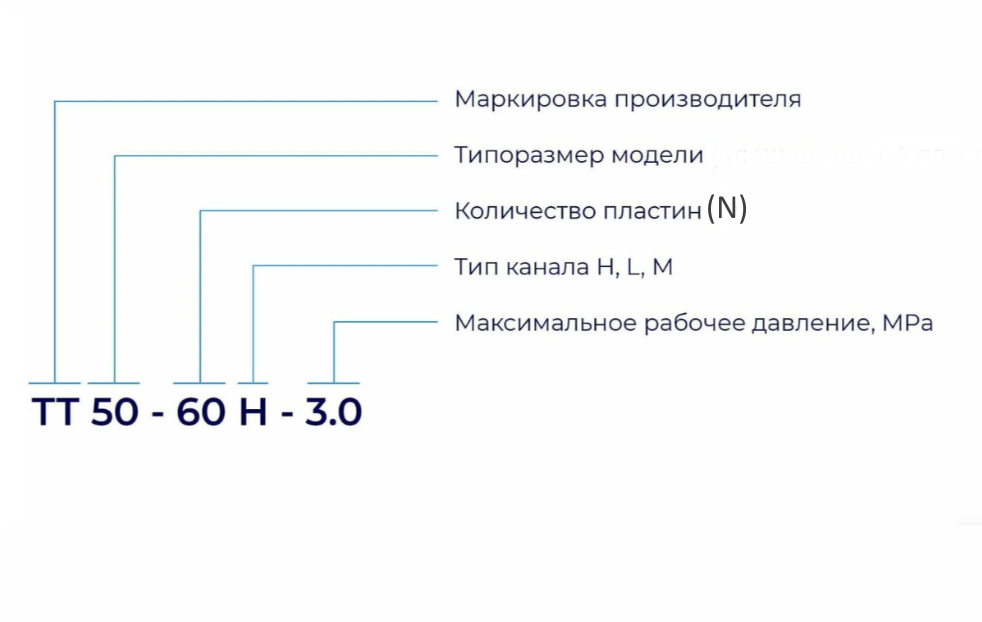

Технические характеристики теплообменников ТТ

Модель Рабочее давление, MPa Испытательное давление, MPa Рабочие температуры, °C Min кол-во пластин Max кол-во пластин Объём канала, L Max расход, m3 Варианты исполнения
ТТ-Е12 3.0/4.5 4.5/6.75 -50/ +200 4 50 0,007 3 R
ТТ14 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,026 4,5 R, RZ, SS, Z
ТТ15 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,03 4,5 R, RZ, Z
ТТ18 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,032 4,5 R, RZ, Z
ТТ20 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,039 4,5 R, RZ, SS, Z
ТТ-Е22 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,015 10 R
ТТ25 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,028 13 R, RZ, Z
ТТ27 3.0/4.5 4.5/6.75 -50/ +200 4 120 0,054 13 C, R, RZ, S, SS, Z
ТТ30 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,028 13 Q, R, RZ, Z
ТТ36 3.0/4.5 4.5/6.75 -50/ +200 4 60 0,06 4,5 R, RZ, Z
ТТ39 3.0/4.5 4.5/6.75 -50/ +200 4 60 F1/F2 - 0.047, F3/F4 - 0.041 4,5 Q, R, RZ, Z
ТТ45 3.0/4.5 4.5/6.75 -50/ +200 4 60 F1/F2 - 0.066, F3/F4 - 0.044 12 R, RC
ТТ50 3.0/4.5 4.5/6.75 -50/ +200 4 120 0,095 16 C, R, RC, RZ, S, SS, Z
ТТ56 3.0/4.5 4.5/6.75 -50/ +200 4 120 0,113 18 C, R, RC, RZ, S, Z
ТТ62 3.0/4.5 4.5/6.75 -50/ +200 4 120 0,085 16 Q, R, RC, RZ
ТТ95 3.0/4.5 4.5/6.75 -50/ +200 10 240 0,21 51 C, R, RC, RZ, S, SS, Z
ТТ112 3.0/4.5 4.5/6.75 -50/ +200 10 240 0,18 47 Q, R, RC, RZ
ТТ130 3.0/4.5 4.5/6.75 -50/ +200 10 270 0,22 32 C, R, RC, RZ, Z
ТТ190 3.0/4.5 4.5/6.75 -50/ +200 20 240 0,39 110 C, R, RC, RZ, S, Z
ТТ450 3.0/4.5 4.5/6.75 -50/ +200 20 270 0,86 200 C, R, RC, RZ, S, Z
ТТ520 3.0/4.5 4.5/6.75 -50/ +200 20 270 0,98 200 C, R, RC, RZ, S, Z

Общий объём = объём канала * (n-1), где n — количество пластин.
Материал пластин — нержавеющая сталь AISI 316L.
Материал корпуса и штуцеров — AISI 304.
Пайка пластин — медный припой или нержавеющий припой по запросу.
Скорость 1−5 м/с.

Использование меднопаяных теплообменников при разнице температур ΔT>100°C может привести к необратимой деградации медной пайки, вызванной температурной деформацией. На данные температурные условия мы подберём для вас оптимальное техническое решение: нержпаяные теплообменники, кожухотрубные с сильфонным компенсатором, кожухотрубные теплообменники с витой трубкой.

C — комбинированные штуцера разных размеров.
R, RC — фреоновое исполнение, с одной стороны выходы под пайку.
Z — разнесённое исполнение — выходы фронт-тыл.
RZ — фреоновое разнесённое исполнение.
S — паровое исполнение — ударостойкие, L-тип пластин.
SS — теплообменник паяный нержавеющим припоем.

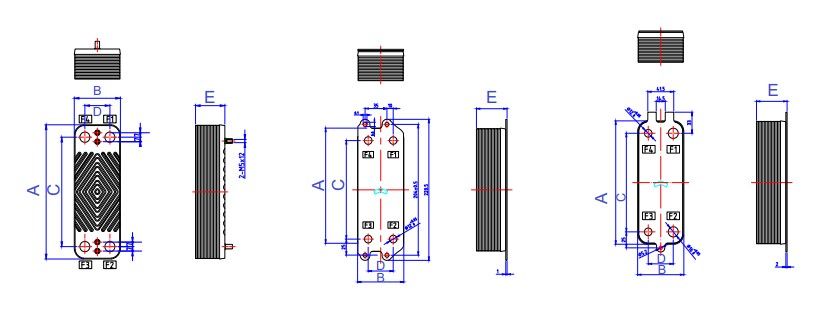

Паяные теплообменники ТТR и ТТRZ. Фреоновые теплообменники, конденсаторы и испарители.

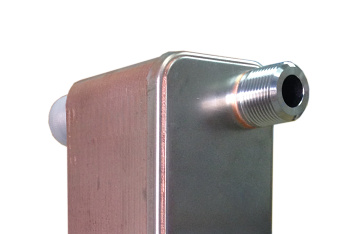

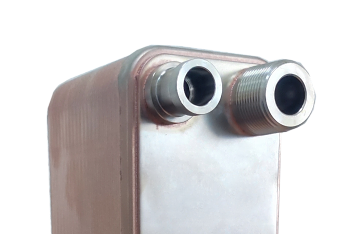

TTRZ TTR

R — с одной стороны выходы под пайку.
RZ — выходы фронт-тыл, с одной стороны под пайку.Технические характеристики

Модель Рабочее давление, MPa Испытательное давление, MPa Рабочие температуры, °C Min кол-во пластин Max кол-во пластин Объём канала, L Max расход, m3
ТТ14R / ТТ14RZ 3.0/4.5 4.5/6.75 -50/+200 4 60 0,026 4,3
ТТ20R / ТТ20RZ 3.0/4.5 4.5/6.75 -50/+200 4 50 0,039 4,3
ТТ27R / ТТ27RZ 3.0/4.5 4.5/6.75 -50/+200 4 120 0,054 12,7
ТТ50R / ТТ50RZ 3.0/4.5 4.5/6.75 -50/+200 4 120 0,095 12,7
ТТ62R / ТТ62RZ 3.0/4.5 4.5/6.75 -50/+200 4 120 0,091 16,3
ТТ95R / ТТ95RZ 3.0/4.5 4.5/6.75 -50/+200 10 100 0,21 51
ТТ112R / ТТ112RZ 3.0/4.5 4.5/6.75 -50/+200 10 300 0,18 46,7
ТТ130R / ТТ130RZ 3.0/4.5 4.5/6.75 -50/+200 10 270 0,22 32
ТТ190R / ТТ190RZ 3.0/4.5 4.5/6.75 -50/+200 20 240 0,39 109,5
ТТ450R / ТТ450RZ 3.0/4.5 4.5/6.75 -50/+200 20 270 0,86 200
ТТ520R / ТТ520RZ 3.0/4.5 4.5/6.75 -50/+200 20 270 0,98 200

Общий объём = объём канала * (n-1), где n — количество пластин.
Материал пластин — нержавеющая сталь AISI 316L.
Материал корпуса и штуцеров — AISI 304.
Пайка пластин — медный припой или нержавеющий припой по запросу.
Скорость 1−5 м/с.

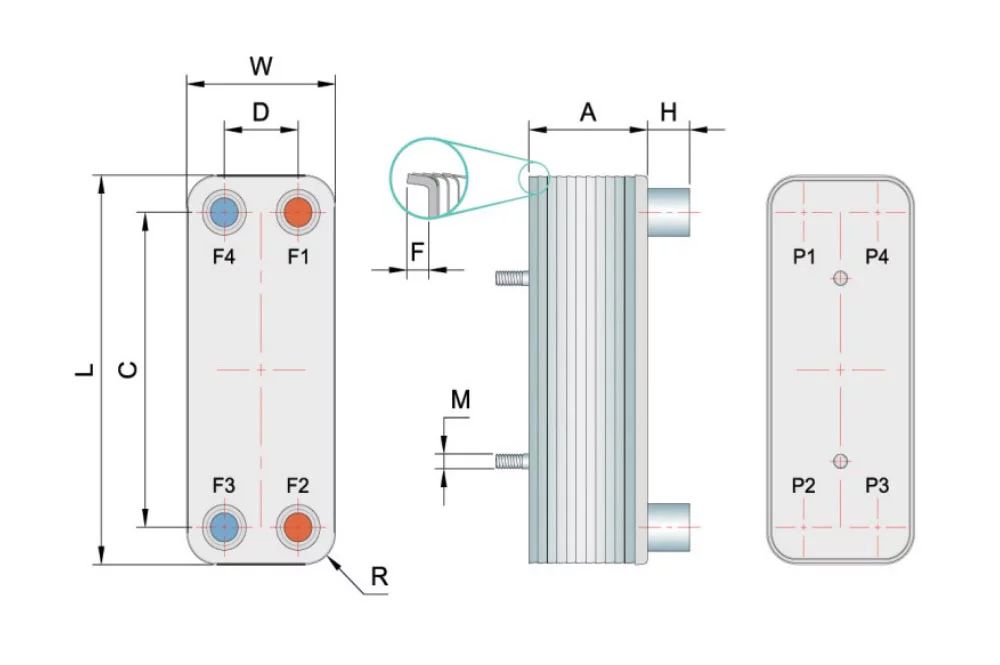

Использование меднопаяных теплообменников при разнице температур ΔT>100°C может привести к необратимой деградации медной пайки, вызванной температурной деформацией. На данные температурные условия мы подберём для вас оптимальное техническое решение: нержпаяные теплообменники, кожухотрубные с сильфонным компенсатором, кожухотрубные теплообменники с витой трубкой.Габаритные размеры

Модель L, mm W, mm C, mm D, mm R, mm A, mm F, mm H, mm M Масса, kg Площадь поверхности теплообмена, m2
ТТ14R / ТТ14RZ 210 74 172 40 16 10+2.18n 4-6 24-28 M8 0.7+0.05n 0.014(n-2)
ТТ20R / ТТ20RZ 315 74 278 40 16 10+2.18n 4-6 24-28 M8 1.54+0.06n 0.020(n-2)
ТТ27R / ТТ27RZ 310 111 250 50 28 9+2.21n 5 24-28 M8 2+0.09n 0.027(n-2)
ТТ50R / ТТ50RZ 526 111 466 50 28 10+2.31n 5 24-28 M8 2.5+0.2n 0.050(n-2)
ТТ62R / ТТ62RZ 526 119 470 63 28 10+1.86n 6 24-28 M8 2.5+0.18n 0.062(n-2)
ТТ95R / ТТ95RZ 617 192 519 92 45 12+2.51n 6 30-40 M8 6+0.4n 0.095(n-2)
ТТ112R / ТТ112RZ 615 190 519 92 46 12+2.11n 6 30-40 M8 6+0.4n 0.112(n-2)
ТТ130R / ТТ130RZ 529 247 456 174 35 12+2.31n 6 30-40 M8 13+0.4n 0.130(n-2)
ТТ190R / ТТ190RZ 695 307 567 179 55 14+2.61n 6 30-52 M12 13+0.7n 0.190(n-2)
ТТ450R / ТТ450RZ 1200 420 1000 220 100 16+2.71n 6 30-54 M16 4+29+1.5n 0.450(n-2)
ТТ520R / ТТ520RZ 1300 420 1000 220 100 16+2.66n 6 30-54 M16 4+31+1.6n 0.520(n-2)

n — количество пластин.

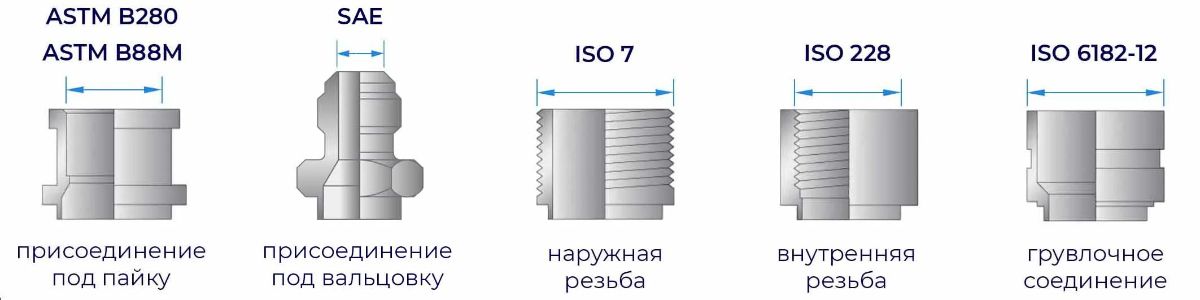

Масса включает присоединения и не включает аксессуары (опоры, такелажные петли).Варианты присоединений

Преимущества теплообменников ТТ


  • Компактные размеры — для примера — 15х12х8 см.
  • Малый вес — от 0,5 кг.
  • Стоимость ниже по сравнению с зарубежными аналогами. Подбор — бесплатно.
  • Легкий монтаж и обслуживание — для удаления загрязнений используется безразборная промывка. В конструкции паяных теплообменников применяется принцип турбулентного потока, это значительно снижает вероятность загрязнения.
  • Высокое рабочее давление и устойчивость к коррозии — пластины выполнены из нержавеющей стали AISI-316 и соединены медным или никелевым припоем. Максимальное рабочее давление 30 бар, температура — 200°C.
  • Паяные теплообменники ТТ подходят для гликолевых смесей, масел, воды, газа, воздуха, спиртов и хладагентов.

Применение теплообменников ТТ

  • Горячее водоснабжение и отопление частного дома.
  • Вентилляция и кондиционирование частного дома.
  • Системы теплого пола и таяния льда.
  • Солнечные батареи и тепловые насосы.
  • Подогрев воды в бассейне.
  • Охлаждение майнинг ферм.

Ударостойкие паяные пластинчатые теплообменники

Ударостойкие паяные теплообменники

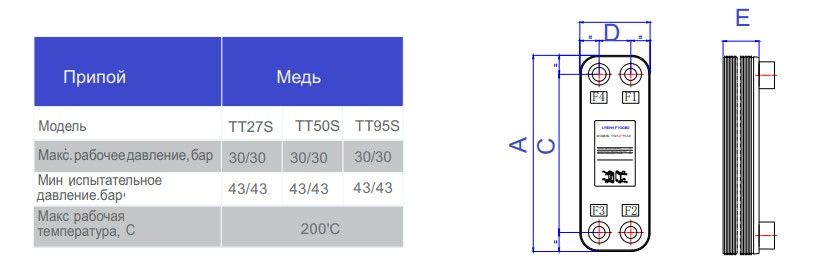

Модель A (мм) B (мм) C (мм) D (мм) R (мм) E (мм) F (мм) Вес (кг) Площадь (м2)
ТТ 27S 310 111 250 50 28 9 +2.26n 5 2 +0.09n 0.026
ТТ 50S 526 111 466 50 28 10 +2.37n 5 2.5 +0.2n 0.05
ТТ 95S 617 192 519 92 45 12 +2.56n 6 6 +0.4n 0.09

Используются для работы в условиях, когда возможны неожиданные температурные нагрузки или гидравлические удары. Серия специально разработана для гидравлических систем и котельных. Для применения на пар, как правило, подходит L тип пластин.

Паяные пластинчатые теплообменники для бытовых котлов

Паяные теплообменники для бытовых котлов

Модель A (мм) B (мм) C (мм) D (мм) R (мм) E (мм) F (мм) Вес (кг) Площадь (м2)
ТТ 12 192 74 154 40 16 9 +2.3(n-2) 4 0.32 +0,04(n-2) 0.012
ТТ 14 210 74 172 40 16 10 +2.2n 4~6 0.7 +0,05n 0.014
