Паяный теплообменник ТТ18-NH-3.0

7 830 ₽

Количество пластин (n)

10 20 30 40

Рабочее давление: 3,0/4,5 Mpa

испытательное давление: 4,5/6,75 Mpa

Диапазон рабочих температур: -50~200 °C

Макс. расход: 4,5 m3/h

Макс. количество пластин:60

Присоединения :3/4″ Male thread

Материал пластин: AISI316L

Варианты исполнения R RZ Z

Каналы: H

Рабочее давление: 3,0/4,5 Mpa

испытательное давление: 4,5/6,75 Mpa

Диапазон рабочих температур: -50~200 °C

Макс. расход: 4,5 m3/h

Макс. количество пластин:60

Присоединения :3/4″ Male thread

Материал пластин: AISI316L

Варианты исполнения R RZ Z

Каналы: H

Описание

Паяный теплообменник ТТ18-NH-3.0

Паяные теплообменники ТТ Пластинчатые теплообменники ТТ

Технические характеристики теплообменников ТТ18

Размер А, мм	10+2.18хn
Вес, кг	0.8+nx0.05
Площадь пластины, м2	0.018
Объем канала, л	0.032
Площадь теплообменника, м2	(n-2)*0.018

*n - количество пластин

Документы

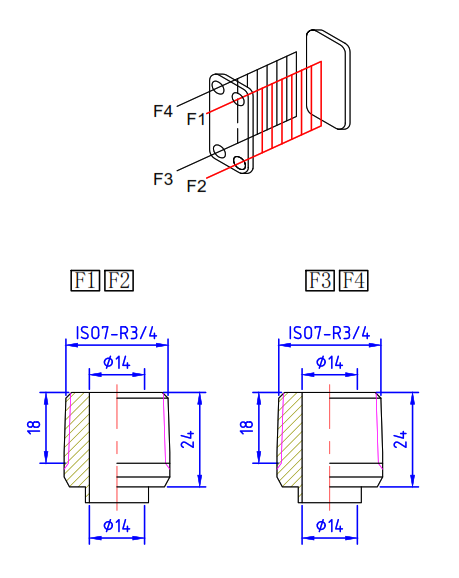

Чертеж TT18-NH-3.0.pdf

523.9 кб, 13 сентября в 13:04
