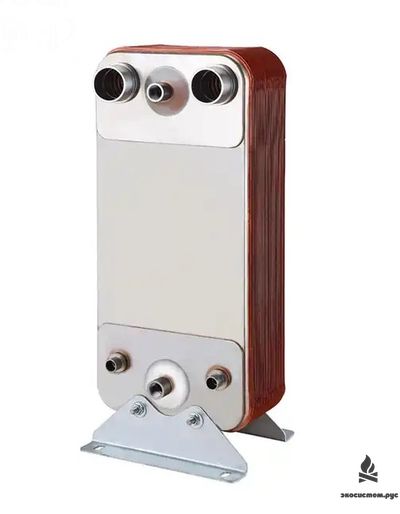

Паяный теплообменник ТТ230DQ-NН-4.5

Паяные теплообменники ТТ230DQ-NH-4.5

Паяные пластинчатые теплообменники ТТ230DQ отличаются эффективностью теплопередачи и занимают мало места. Они специально предназначены для работы в системах кондиционирования воздуха и холодильных установках и применяются в качестве испарителей и конденсаторов в чиллерах и тепловых насосах.

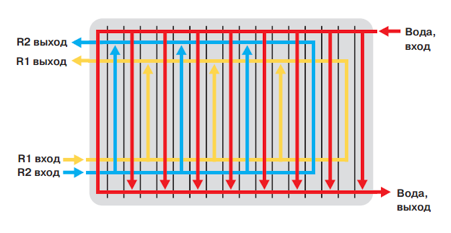

Теплообменники сери DQ состоят из двух отдельных контуров хладагента, переплетенных с одним водяным контуром, так что поддерживается постоянный контакт между жидкостью и хладагентом. Это сводит к минимуму риск замерзания, обеспечивает сбалансированную тепловую нагрузку и точный контроль выхода жидкости. Эффективность повышается даже тогда, когда работает только один контур.
Диагональный поток повышает производительность. Оптимальное использование площади поверхности пластины и распределение каналов становится возможным благодаря диагональному потоку. Соединения для воды расположены в центре одной стороны агрегата, а соединения для хладагента расположены по углам по диагонали друг от друга.

Технические характеристики теплообменников ТТ230/250-N*H-4.5

Общий объём = объём канала * (N-1), где N — количество пластин.
Расход жидкости, указанный в таблице, применим при скорости от 1 до 7 м/с.

*N - количество пластин

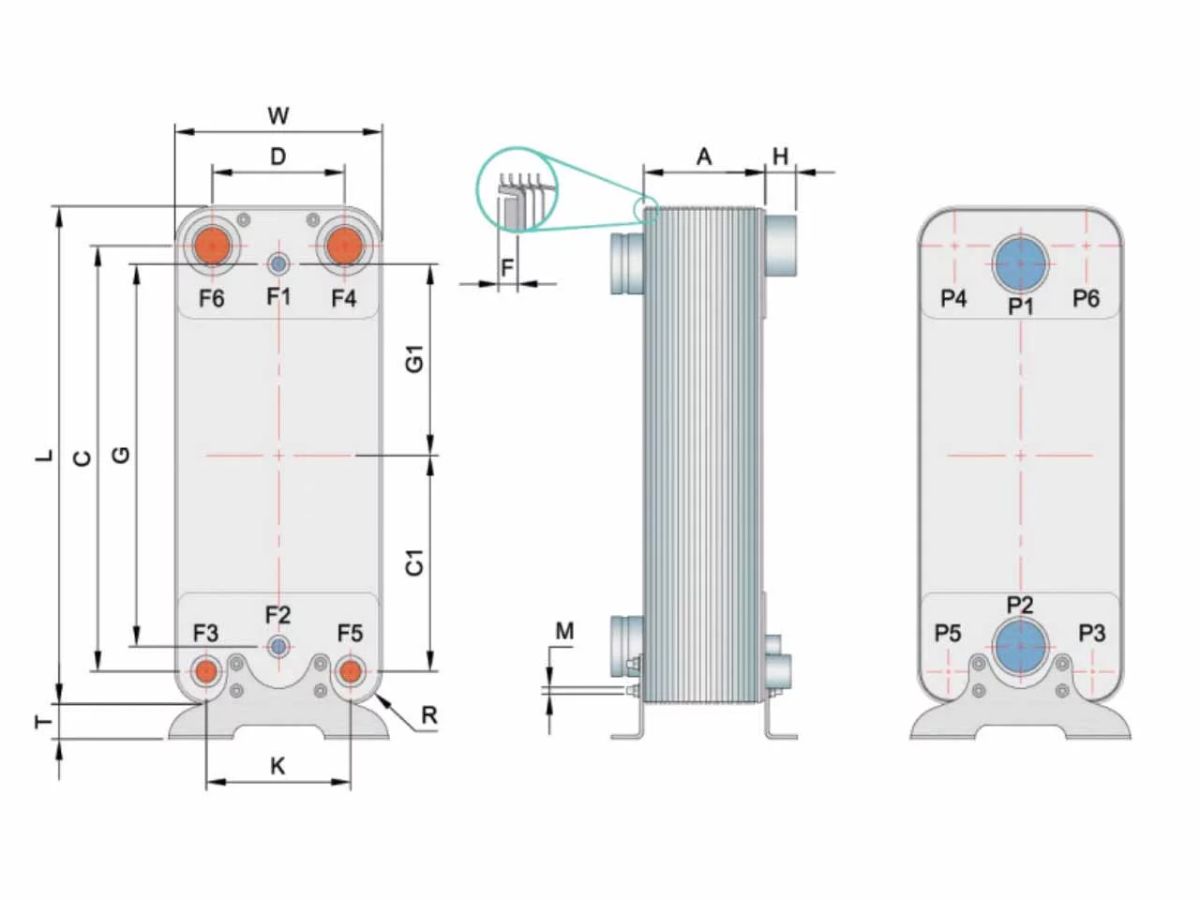

Габаритные размеры
