Паяный теплообменник ТТ27(С)-NH-3.0

Каталог товаров
Теплообменники
Паяные теплообменники

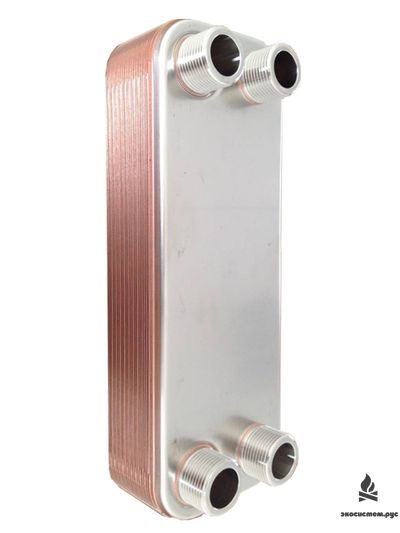

Паяный теплообменник ТТ27-NH-3.0

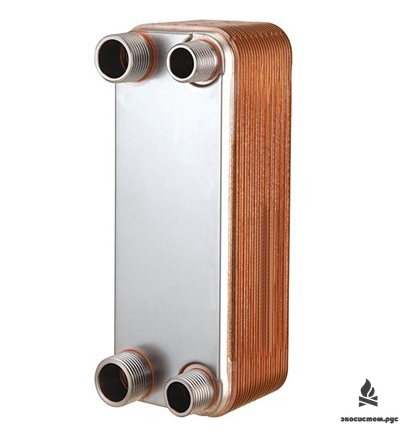

Паяный теплообменник ТТ27C-NH-3.0
Паяный теплообменник ТТ27(С)-NH-3.0
12 500 ₽
Количество пластин
Выберите параметр
Количество пластин
Выбрать исполнение
Выберите параметр
Выбрать исполнение

Рабочее давление: 3.0 Mpa

испытательное давление: 4.3 Mpa

Диапазон рабочих температур: -50~200 °C

Макс. расход: 15 m3/h

Макс. количество пластин:120

Присоединения :

- ТТ27 - универсальное присоединение: 1" наружная резьба/пайка вн. диаметр 22.35

- ТТ27С - универсальное присоединение: 1" слева;  1,25" справа , наружные резьбы

Материал пластин: AISI316L

Каналы: H

Рабочее давление: 3.0 Mpa

испытательное давление: 4.3 Mpa

Диапазон рабочих температур: -50~200 °C

Макс. расход: 15 m3/h

Макс. количество пластин:120

Присоединения :

- ТТ27 - универсальное присоединение: 1" наружная резьба/пайка вн. диаметр 22.35

- ТТ27С - универсальное присоединение: 1" слева;  1,25" справа , наружные резьбы

Материал пластин: AISI316L

Каналы: H
Описание Документы
Комментарии
0
Описание

Теплообменник TT20-NH-3.0

Паяные теплообменники со склада в Екатеринбурге

Теплообменник TT20C-NH-3.0 Исполнение №5



Технические характеристики теплообменников ТТ27(C)-N*H-3.0
Размер А, мм 9+2.26хn
Вес, кг 2+nx0.09
Объем канала, л 0,053
Площадь пластины, м2 0,026
Площадь теплообменника, м2 (n-2)*0.026

*n - количество пластин



Документы
dflt_icon

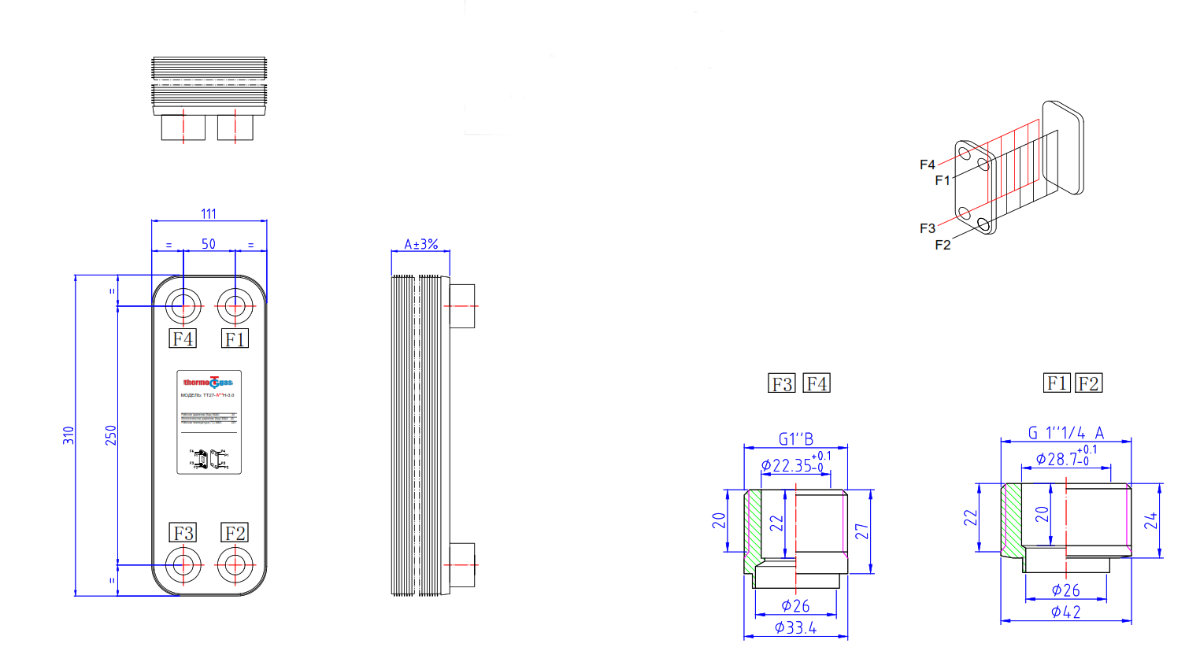

Чертеж ТТ27-NН-3.0
821 кб, 02 июня в 13:54
dflt_icon
Чертеж-ТТ27С-NН-30-1-1.25-Исп5
597.2 кб, 02 июня в 13:47
