Паяный теплообменник ТТ27R(RZ)-NH-4.5 Исполнение R (RZ)

Каталог товаров
Теплообменники
Паяные теплообменники
Паяный теплообменник ТТ27-NH-4.5
Паяный теплообменник ТТ27R(RZ)-NH-4.5 Исполнение R (RZ)
15 630 ₽
Количество пластин
Выберите параметр
Количество пластин

Рабочее давление: 4.5 Mpa

испытательное давление: 6.75 Mpa

Диапазон рабочих температур: -50~200 °C

Макс. расход: 9 m3/h

Макс. количество пластин:120

Присоединения :  F4: 28.7, F3:22.3-под пайку , F1/F2- универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.35

Варианты исполнения C; R; RZ; S; SS; Z

Материал пластин: AISI316L

Каналы: H; L; M

Рабочее давление: 4.5 Mpa

испытательное давление: 6.75 Mpa

Диапазон рабочих температур: -50~200 °C

Макс. расход: 9 m3/h

Макс. количество пластин:120

Присоединения :  F4: 28.7, F3:22.3-под пайку , F1/F2- универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.35

Варианты исполнения C; R; RZ; S; SS; Z

Материал пластин: AISI316L

Каналы: H; L; M
Описание Документы
Комментарии
0
Описание

Паяные теплообменники со склада в Екатеринбурге


Технические характеристики теплообменников ТТ27(R)-NH-4.5
Размер А, мм 9+2.26хn
Вес, кг 2+nx0.09
Объем канала, л 0,053
Площадь пластины, м2 0,026
Площадь теплообменника, м2 (n-2)*0.026

*n - количество пластин



Документы

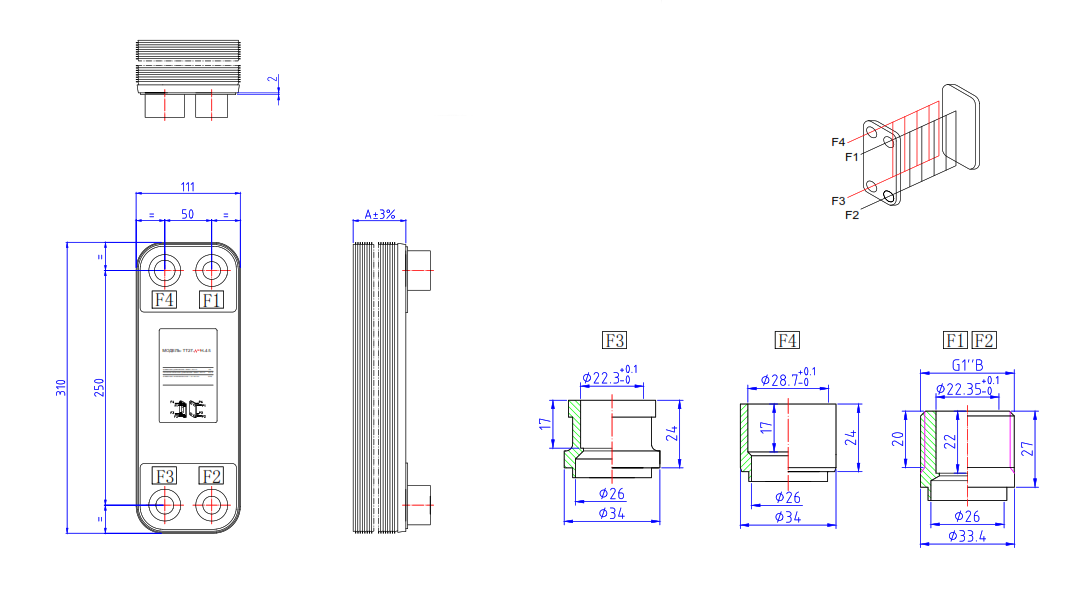

Чертеж ТТ27(R)-NН-4,5
604.2 кб, 02 июня в 12:50
