Рабочее давление: 4.5 Mpa
испытательное давление: 6.75 Mpa
Диапазон рабочих температур: -50~200 °C
Макс. расход: 4.5 m3/h
Макс. количество пластин: 60
Присоединения :
- F4: 22.3, F3:12.8-ПОД ПАЙКУ!!! , F1/F2- универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.3
Материал пластин: AISI316L
Каналы: H
Варианты исполнения: Q, R; RZ, Z

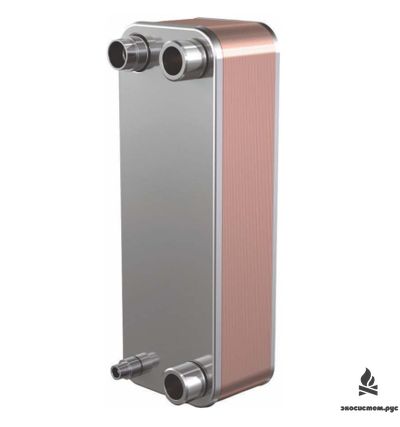

Теплообменник ТТ39Q Микроканальный теплообменник с дистрибьютором
Новый паяный теплообменный аппарат ТТ серии Q, разработан для кондиционирования воздуха и холодильного применения. Это одноконтурный теплообменный аппарат, мощность охлаждения которого от 3–30 кВт.
Уникальная конструкция пластины позволяет добиться высочайшей производительности в сочетании с хладагентами R407C и R410A. Благодаря чему, теплообменники серии Q существенно снижа.т производственные расходы при эксплуатации холодильных машин. Неэффективное расходование электроэнергии также может быть сведено к минимуму.
Возможности применения:
– Испаритель/конденсатор в чиллерах и тепловых насосах
– Полная рекуперация тепла в чиллерах
– Охладитель жидкости в системах центрального отопления
Встроенная система распределения "дистрибьютор" обеспечивает равномерное распределение хладагента по всему пакету пластин.
Технические характеристики теплообменников ТТ39Q

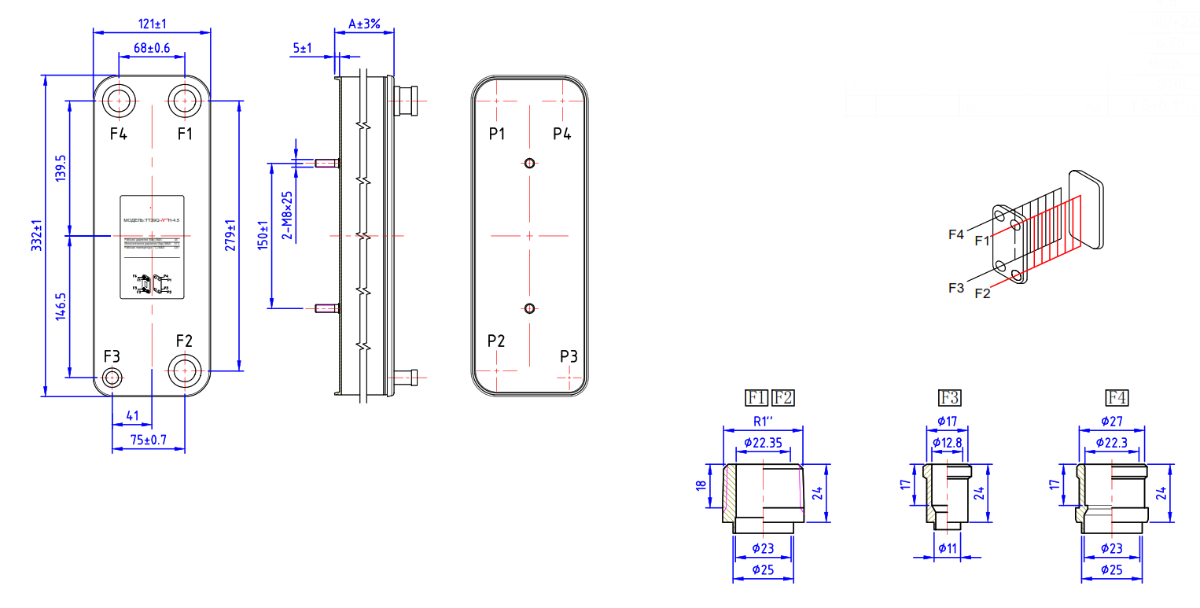

| Размер А, мм | 9+1.57хN |
| Вес, кг | 1.5+Nx0.1 |
| Площадь пластины, м2 | 0,039 |
| Объем канала, л | F1/F2-0.047 F3/F4-0.041 |
| Площадь теплообменника, м2 | (N-2)*0.039 |
*N - количество пластин
