:format(webp):no_upscale():watermark(s.siteapi.org/4d736db8bca5713.ru/watermark/7z96l5o71g08wk40ccw0gowc884kcc,-1,-1,0,15,none)/s.siteapi.org/4d736db8bca5713.ru/img/tft4ht29rcgok8ss4okw088o8wkw8c "Пластинчатый теплообменник TT62R")
28 590 ₽
Рабочее давление: 4.5 Mpa
испытательное давление: 6.75 Mpa
Диапазон рабочих температур: -160~200 °C
Макс. расход: 10 m3/h
Макс. количество пластин (N): 70
Присоединения :
62R - 20-40 пластин - F4: 28.7, F3:22.3-ПОД ПАЙКУ , F1/F2- универсальное присоединение: 1" наружная резьба/пайка вн. Диаметр 22.35
62RC - 50-70 пластин - F4: 28.7, F3:22.3-ПОД ПАЙКУ , F1/F2- универсальное присоединение: 1,25" наружная резьба/пайка вн. Диаметр 28
Материал пластин: AISI316L
Каналы: H
Паяный пластинчатый теплообменник ТТ62R
Среда: Фреон
Технические характеристики теплообменников ТТ62R
| Размер А, мм | 10 +1,86n |
| Вес, кг | 2.5 +0,18n |
| Площадь пластины, м2 | 0.062 |
| Площадь теплообменника, м2 | (n-2)*0.062 |
*n - количество пластин

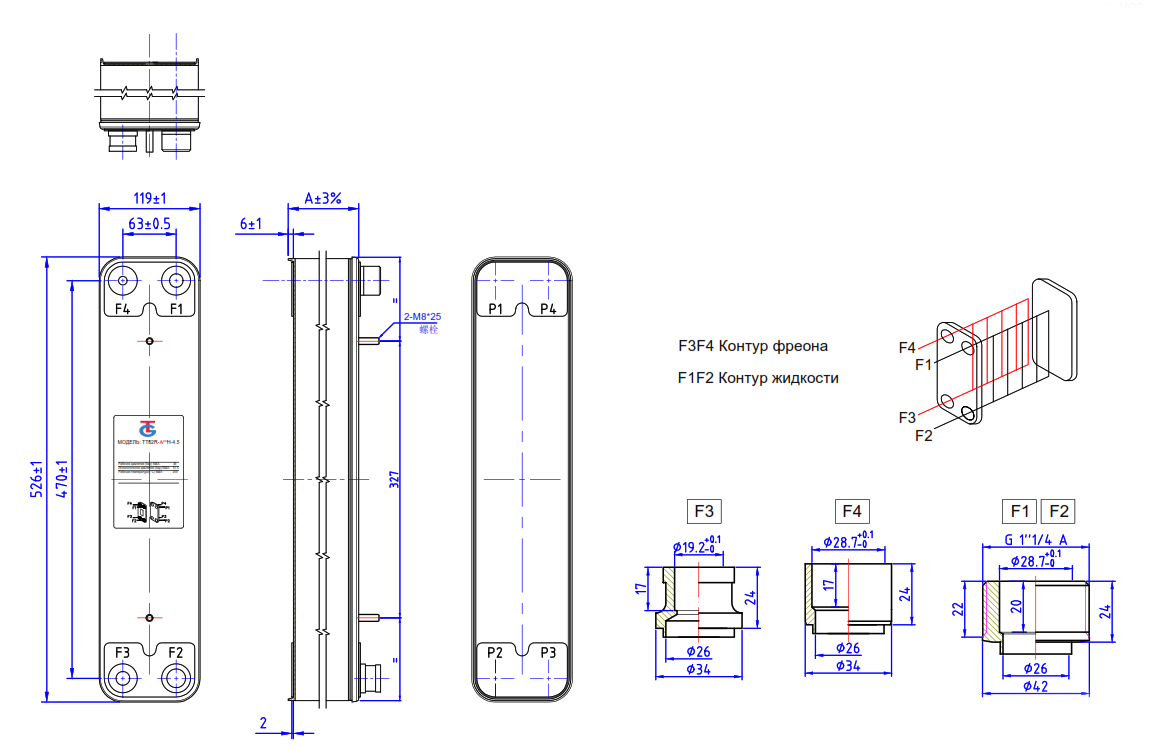

Чертеж ТТ62R-NH-4.5.pdf
529 кб, 12 июля в 12:18
