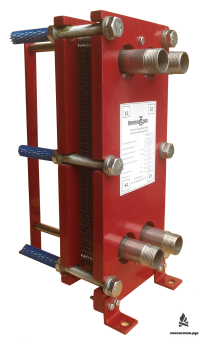

:format(webp):no_upscale():watermark(s.siteapi.org/4d736db8bca5713.ru/watermark/7z96l5o71g08wk40ccw0gowc884kcc,-1,-1,0,15,none)/4d736db8bca5713.ru.s.siteapi.org/img/4sey0pff31gkkow44sgccgg0cg8wsc "Пластинчатый теплообменник Теплогаз TG025")
29 900 ₽
Площадь пластины 0,025 м2
Материал пластин: Нерж.сталь AISI316
Толщина пластин: 0,4мм, 0,5мм
Материал уплотнений: EPDM, NBR
Присоединения: Наружная резьба 1", 1¼", 1½"
Материал штуцеров: Нерж.сталь AISI304

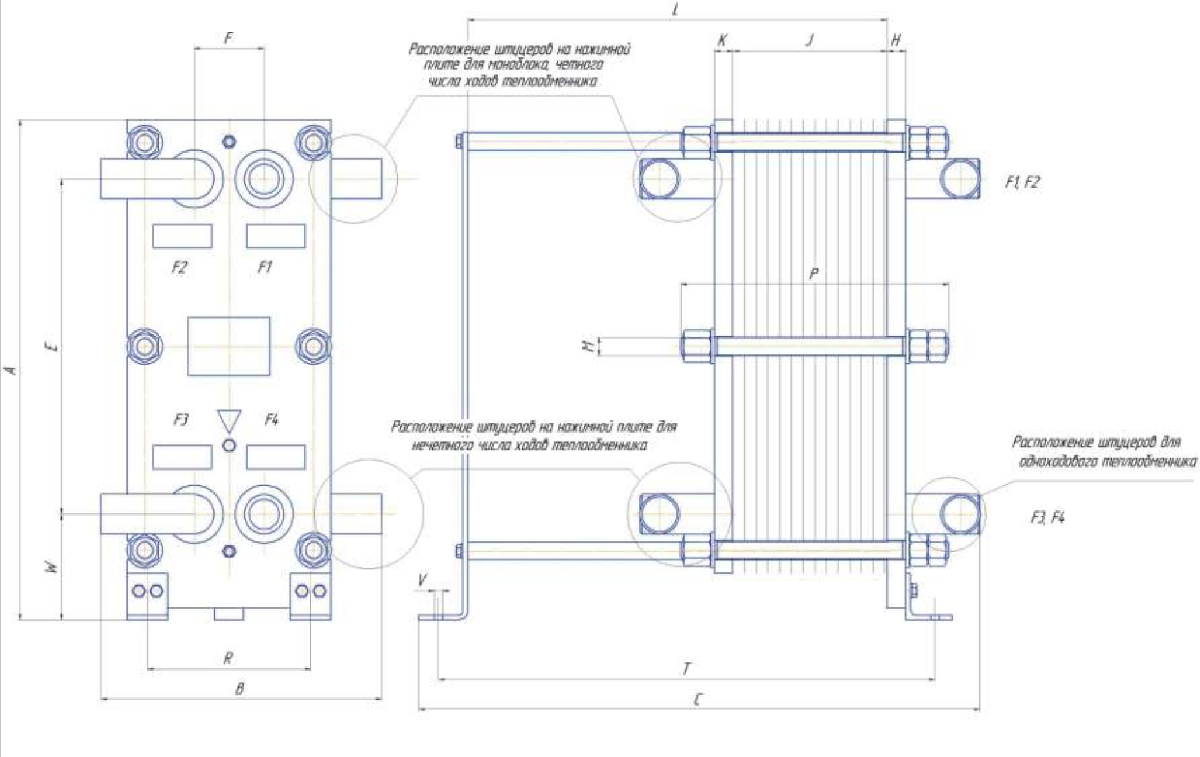

Пластинчатые теплообменники Теплогаз Серии TG025P
Присоединения 1", 1¼"
| Число пластин | А | В | С | E | F | L | P | R | T | W |
H |
K |
| до 15 | 430 | 175 | 235 | 288 | 60 | 130 | 130 | 140 | 205 | 91 | 20 | 20 |
| 17-33 | 430 | 175 | 305 | 288 | 60 | 200 | 200 | 140 | 275 | 91 | 20 | 20 |
| 35-75 | 430 | 175 | 465 | 288 | 60 | 360 | 360 | 140 | 435 | 91 | 20 | 20 |
| 77-127 | 430 | 175 | 685 | 288 | 60 | 580 | 580 | 140 | 655 | 91 | 20 | 20 |
Присоединения 1½"
| Число пластин | А | В | С | E | F | L | P | R | T | W |
H |
K |
| до 15 | 430 | 280 |
292 |
288 | 60 | 130 | 130 | 140 | 205 | 91 | 20 | 20 |
| 17-33 | 430 | 280 | 362 | 288 | 60 | 200 | 200 | 140 | 275 | 91 | 20 | 20 |
| 35-75 | 430 | 280 | 522 |
288 | 60 | 360 | 360 | 140 | 435 | 91 | 20 | 20 |
| 77-127 | 430 | 280 | 742 |
288 | 60 | 580 | 580 | 140 | 655 | 91 | 20 | 20 |
Пластинчатый теплообменник TG025 (Ду40). Технические характеристики. СКАЧАТЬ.
1.9 Мб, 27 ноября в 14:40
Пластинчатый теплообменник TG025 (Ду25,32). Технические характеристики. СКАЧАТЬ.
2 Мб, 27 ноября в 14:34
