Пластинчатые теплообменники

Каталог товаров

Теплообменники

Пластинчатый теплообменник Теплогаз TG025

Пластинчатый теплообменник TG025P

29 900 ₽

Параметры

Производство пластинчатых теплообменников в Екатеринбурге

Пластинчатый теплообменник TG077P

44 500 ₽

Параметры

Пластинчатый теплообменник TG13P

76 000 ₽

Параметры

Пластинчатый теплообменник TG18P

93 500 ₽

Параметры

Пластинчатый теплообменник ТТ2-1

33 400 ₽

Параметры

Пластинчатый теплообменник ТТ2-2

49 800 ₽

Параметры

Пластинчатый теплообменник ТТ3-3

81 400 ₽

Параметры

Производство пластинчатых теплообменников в Екатеринбурге ТИ09

Разборный пластинчатый теплообменник ТеплоХит ТИ09

58 000 ₽

Параметры

Разборный пластинчатый теплообменник ТеплоХит ТИ12

76 000 ₽

Параметры

Пластинчатые теплообменники Теплогаз серии TG

Теплообменник пластинчатый разборный предназначен для нагрева и охлаждения различных жидкостей, паров и газов, осуществления теплообмена между различными средами.

Области применения теплообменника:

- системы теплоснабжения;

- теплоэнергетика;

- нефтяная и газовая промышленность;

- снабжение горячей водой.

Принцип работы пластинчатого теплообменника

Теплоноситель и нагреваемая жидкость по трубопроводам подводятся к теплообменнику и по распределительным коллекторам попадают в каналы, образованные соседними пластинами. Потоки теплоносителя и нагреваемой жидкости движутся противотоком: по одну сторону пластины теплоноситель, по другую – нагреваемая жидкость. Многократное сжатие, расширение и изменение направления потока приводят к сильной турбулизации и, как следствие, к высокой интенсивности теплообмена между средами через тонкостенные пластины. Обменявшись теплом, жидкости по распределительным коллекторам собираются в трубопроводы и отводятся от теплообменника.

Производство пластинчатых теплообменников

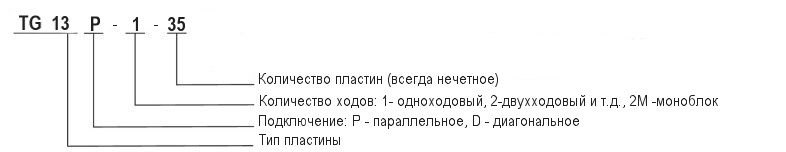

Примеры подбора разборных теплообменников TG

1. Пластинчатые теплообменники ГВС

Допустимые потери напора: не более 2 м.в.с.

Запас поверхности: не менее 10%

Пластины: AISI316, 0.5мм

Мощность (кВт)	Расход ГВС (м3/ч)	Температурные графики, °С
Мощность (кВт)	Расход ГВС (м3/ч)	70/40 - 5/60	65/40 - 5/60	95/70 - 5/60	80/60 - 5/60
10	0,16	TG025P-1-13	TG025P-1-19	TG025P-1-5	TG025P-1-5
15	0,24	TG025P-1-17	TG025P-1-27	TG025P-1-5	TG025P-1-7
20	0,31	TG025P-1-21	TG077P-1-7	TG025P-1-5	TG025P-1-7
25	0,39	TG025P-1-25	TG077P-1-9	TG025P-1-7	TG025P-1-9
30	0,47	TG025P-1-29	TG077P-1-11	TG025P-1-7	TG025P-1-9
50	0,79	TG077P-1-11	TG077P-1-13	TG025P-1-11	TG025P-1-15
75	1,18	TG077P-1-13	TG077P-1-17	TG025P-1-13	TG025P-1-19
100	1,57	TG077P-1-15	TG077P-1-21	TG025P-1-15	TG025P-1-23
125	1,97	TG077P-1-19	TG077P-1-25	TG025P-1-19	TG025P-1-29
150	2,36	TG077P-1-21	TG077P-1-29	TG025P-1-21	TG025P-1-33
175	4,7	TG077P-1-25	TG077P-1-33	TG025P-1-25	TG025P-1-39
200	3,15	TG077P-1-27	TG077P-1-39	TG025P-1-29	TG025P-1-45
250	3,94	TG077P-1-35	TG077P-1-49	TG025P-1-35	TG025P-1-53
300	4,72	TG077P-1-41	TG13P-1-37	TG025P-1-41	TG13P-1-19
400	6,3	TG13P-1-35	TG13P-1-49	TG13P-1-21	TG13P-1-25
500	7,87	TG13P-1-43	TG13P-1-59	TG13P-1-25	TG13P-1-31
600	9,45	TG13P-1-51	TG13P-1-72	TG13P-1-31	TG13P-1-39
700	11,02	TG18P-1-47	TG13P-1-83	TG13P-1-35	TG13P-1-47
800	12,6	TG18P-1-53	TG13P-1-97	TG13P-1-41	TG13P-1-55
900	14,17	TG18P-1-59	TG18P-1-87	TG13P-1-47	TG13P-1-65
1000	15,74	TG18P-1-65	TG18P-1-99	TG13P-1-55	TG13P-1-75

Пластинчатые разборные теплообменники серии ТТ

Технические характеристики

Тип	Площадь пластины, м2	Ду, мм	Рабочее давление, Бар	Max кол-во пластин	Max масса, кг	A Высота, мм	B Ширина, мм	C Межцентровое расстояние по вертикали, мм	D Межцентровое расстояние по горизонтали, мм
ТТ2-1	0,04	32	16	90	70	570	210	381	70
ТТ2-2	0,08	32	16	90	110	845	210	656	70
ТТ3-1	0,07	50	10-16	235	250	654	306	394	126
ТТ3-3	0,15	50	10-16	235	400	954	306	694	126
ТТ3-5	0,21	50	10-16	235	430	1154	306	894	126
ТТ4-0	0,18	65	10-16	155	405	640	395	380	192
ТТ4-1	0,22	65	10-16	250	540	960	395	700	192
ТТ5-1	0,24	100	10-16	300	800	1123	460	719	225
ТТ5-6	0,51	100	10-16	230	1100	1772	460	1365	225
ТТ6-1	0,45	150	10-16	480	1800	1546	608	890	296
ТТ6-4	0,68	150	10-16	485	2500	1948	608	1292	296
ТТ6-7	0,9	150	10-16	470	3050	2348	608	1694	296
ТТ7-2	0,68	200	10-16	600	4500	1797	770	1091	395
ТТ7-5	1	200	10-16	650	5200	2198	770	1489	395
ТТ7-7	0,46	200	10-16	650	3700	1497	770	791	395
ТТ8-0	1,13	250	10-16	550	6500	2319	875	1527	448
ТТ9-0	0,84	300	10-16	800	7300	1906	970	1080	480
ТТ9-1	1,26	300	10-16	800	9500	2417	970	1490	480
ТТ9-3	1,96	300	10-16	800	14000	3043	970	2120	480

Габаритные размеры указаны справочно и носят оценочный характер.
