44 500 ₽
Площадь пластины 0,07 м2
Материал пластин: Нерж.сталь AISI316
Толщина пластин: 0,4мм, 0,5мм
Материал уплотнений: EPDM, NBR
Присоединения: Наружная резьба 1", 1¼", 1½"
Материал штуцеров: Нерж.сталь AISI304
Пластинчатые теплообменники Теплогаз Серии TG077P

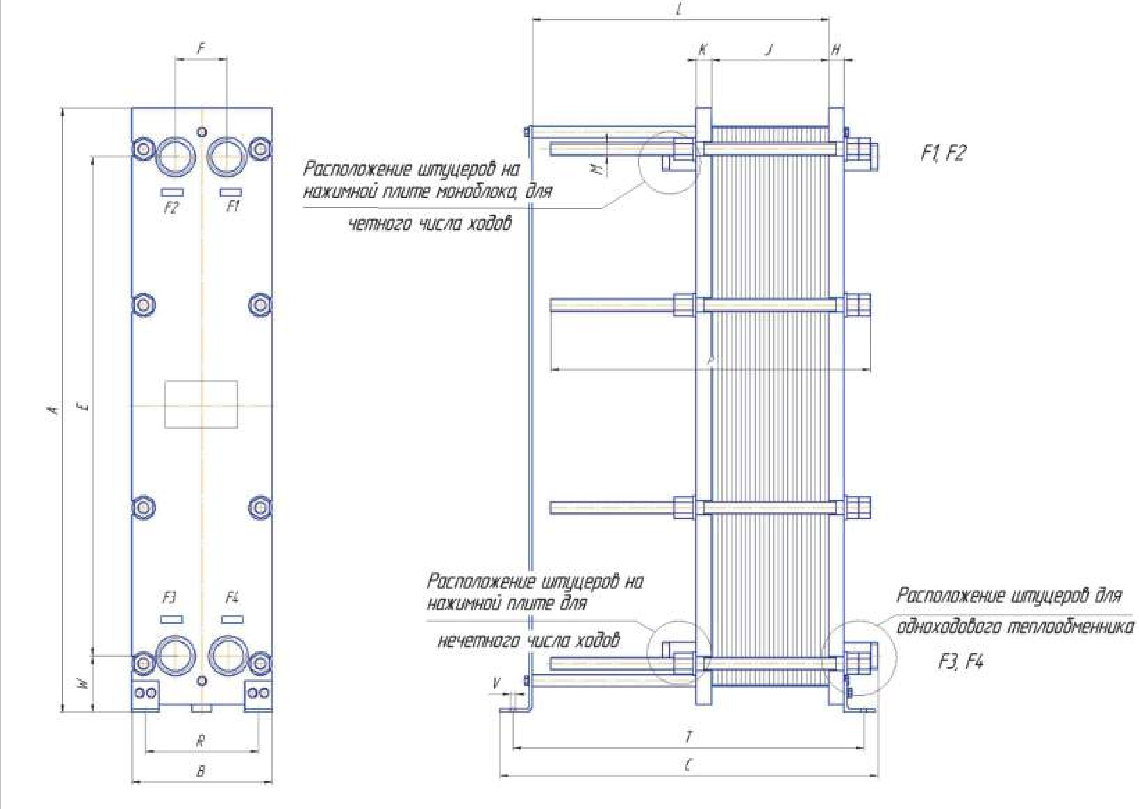

Присоединения 1", 1¼"
| Число пластин | А | В | С | E | F | L | P | R | T | W |
H |
K |
| до 15 | 775 |
180 |
235 | 640 |
60 | 130 | 130 | 140 | 205 | 91 | 20 | 20 |
| 17-33 | 775 |
180 |
305 | 640 |
60 | 200 | 200 | 140 | 275 | 91 | 20 | 20 |
| 35-75 | 775 |
180 |
465 | 640 |
60 | 360 | 360 | 140 | 435 | 91 | 20 | 20 |
| 77-127 | 775 |
180 |
685 | 640 |
60 | 580 | 580 | 140 | 655 | 91 | 20 | 20 |

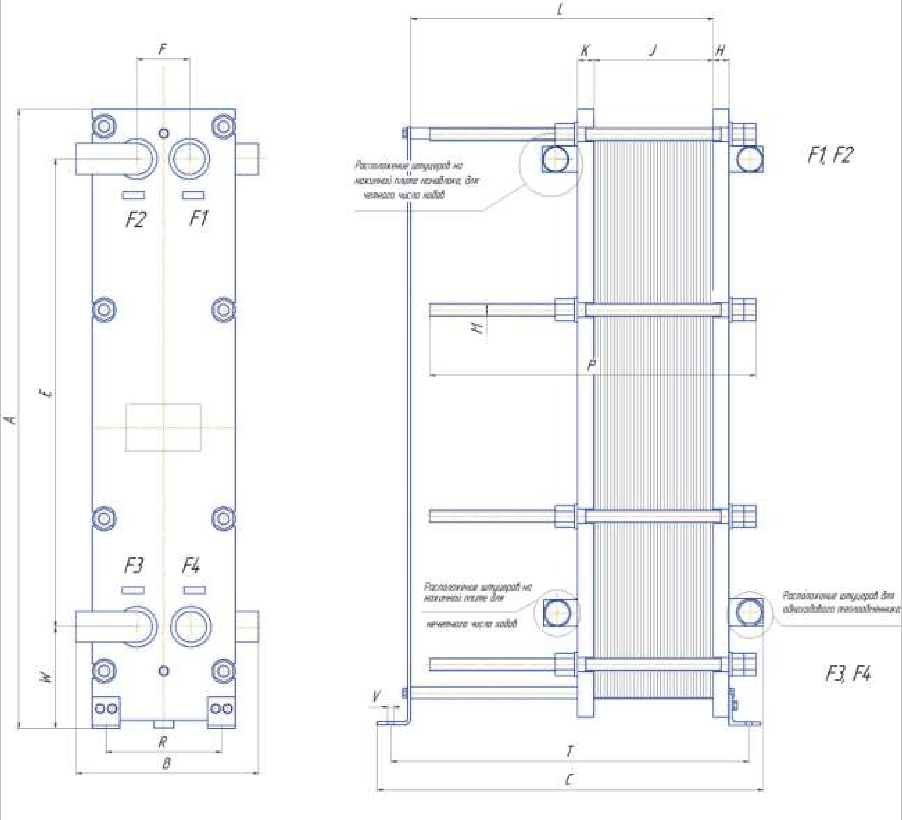

Присоединения 1½"
| Число пластин | А | В | С | E | F | L | P | R | T | W |
H |
K |
| до 15 | 775 |
280 |
292 |
640 |
60 | 130 | 130 | 140 | 205 | 91 | 20 | 20 |
| 17-33 | 775 |
280 | 362 | 640 | 60 | 200 | 200 | 140 | 275 | 91 | 20 | 20 |
| 35-75 | 775 |
280 | 522 |
640 |
60 | 360 | 360 | 140 | 435 | 91 | 20 | 20 |
| 77-127 | 775 |
280 | 742 |
640 |
60 | 580 | 580 | 140 | 655 | 91 | 20 | 20 |
ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК TG077 (ДУ25,32). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
2 Мб, 27 ноября в 14:47
ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК TG077 (ДУ40). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1.9 Мб, 27 ноября в 14:46
